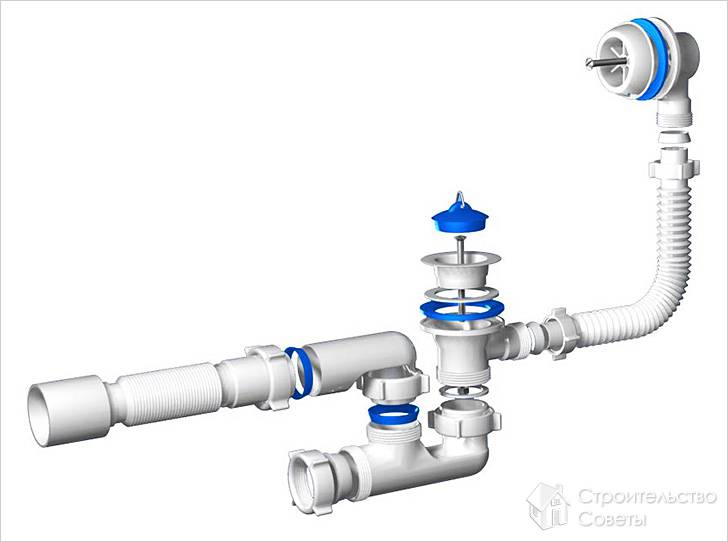

Устройство слива в ванной

Слив-полуавтомат для ванны устроен таким образом, что поднятие сливной пробки происходит при помощи небольшого троса, который соединяет переливной механизм со сливным. В данном случае открытие и закрытие отверстия для слива происходит в результате поворота крышки.

Монтаж слива в ванной такого типа имеет следующие преимущества:

привлекательный вид;
простота пользования.

Основной недостаток полуавтоматического слива-перелива – это ухудшение качества работы троса через некоторое время. Правда, данный недостаток характерен для недорогих механизмов.

Устройство слива в ванной работает следующим образом: чтобы поднять крышку достаточно всего лишь нажать на нее. Механизм открытия/закрытия располагается в крышке.

Автоматическая система отличается привлекательным видом, но имеет и существенный минус – приходится наклоняться, чтобы задействовать пробку слива. Правда, также существует автоматика с механизмом наполнения. Данное изделие устанавливают при отсутствии смесителя.

Выбор сливной трубы

В ванной комнате сливная труба состоит из нескольких частей, однако замене подлежит именно сифон, который представлен в продаже в небольшом ассортименте.

Если не рассматривать технологическую сторону и конструктивную особенность, то он бывает:

Обычным, снабженным пробкой;
Слив-перелив автомат.

Отличительная черта заключается в том, как именно работает система открывания пробки, так как в автоматическом устройстве происходит самостоятельное срабатывание рычага на переливе. За пробкой не нужно будет наклоняться и вытаскивать ее руками, так как можно нажать рычаг или же дождаться, пока система включится сама.

Если рассмотреть группу простых сифонов, то в них отличие бывает только по патрубкам и способу герметизации соединений, которые делятся на прокладки: конусные, прямые.

В стандартный комплект входят две гофрированные трубки разных диаметров.

Тонкая гофра одним концом одевается на переливной штуцер, другой стороной — непосредственно к сифону. Давление на этом участке отсутствует, поэтому в тщательной герметизации необходимости нет. Тем не менее, монтажу таких соединений следует уделить повышенное внимание.
Через гофрированную трубку большего диаметра реализуется сброс воды из сифонного устройства в канализационный объем.
Гибкий шланг упрощает монтаж, но для сборки арматуры в трудных местах, предпочтительнее более надежный в эксплуатации жесткий пластиковый патрубок.

Правильная установка слива в ванной

Подключение к канализационной системе даже более важный этап, нежели установка самой ванны. Производят монтаж слива по такой схеме:

Пользуясь приложенным руководством, необходимо собрать сифон. Следует отнестись с особым вниманием к прокладкам. Для того чтобы закрутить детали, сделанные из пластика, инструменты не используют – это можно сделать руками, чтобы ничего не повредить.
Один конец трубы присоединяют к собранному элементу. Противоположный конец подводят к сливному отверстию под ванной и соединяют с ним.
Собранный элемент тщательно осматривается. На посадочной площадке не должно быть никакого мусора, остатков старой прокладки и т. д., она должна быть гладкой. Также необходимо, чтобы все стыки были плотными.
Все стыки нужно герметизировать для того, чтобы не возникало утечки воды под ванну.

Типы механизма и материалы для его изготовления

Интересующие нас системы для ванной комнаты могут быть полуавтоматическими и автоматическими. Слив первого типа располагает небольшим тросиком. Он служит соединителем между сливной пробкой и переливным устройством. Используется полуавтоматический слив элементарно. Когда нужно открыть его отверстие, дергаем за тросик и поднимаем тем самым пробку. Вода из купели устремляется в канализационные трубы.

Слив полуавтоматического типа стоит недорого, внешне выглядит вполне привлекательно, правильно эксплуатировать его может без лишних усилий даже ребенок. Недостатком такой конструкции считается лишь то, что тросик, поднимающий пробку, может порваться при частом использовании. Впрочем, подобная проблема присуща исключительно недорогим механизмам. Автоматический слив конструктивно более сложный. Функционирует он иначе. Чтобы поднять пробку, нужно нажать на нее. И автоматика сама откроет вход в сливное отверстие! Механизм, обеспечивающий такую возможность, монтируется в самой пробке. Недостаток системы – необходимость наклоняться к дну ванны для нажатия на крышку.

Слив полуавтоматического типа

В последнее время активно используется и еще один вид автоматического слива со специальным устройством наполнения. Его установка рекомендована для купелей без смесителя. Такой механизм соединяет трубу водоснабжения с переливом. Это позволяет набирать воду в ванну посредством переливного устройства. Системы слива-перелива изготавливают из металла и хромированной латуни, а также из полиэтилена и разных видов полипропилена. Металлические изделия в эксплуатации недолговечны. Сейчас они практически не используются.

Системы из латуни, полиэтилена и полипропилена являются идеальными для ванной комнаты. Они не боятся жесткой и соленой воды, не ржавеют, не гниют при длительном использовании.

Дороже всего стоит латунный сифон. Выглядит он отлично. Его используют, когда хотят создать в ванной комнате особый интерьер. Но по некоторым показателям (в частности, по уровню противодействия механическим нагрузкам) изделия из латуни уступают более дешевым и при этом более стойким полипропиленовым и пластиковым конструкциям.

Читать еще: Смеситель для ванной бронзовый

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

Патрубок для подключения к канализации

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;

Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;

Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка. Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый. Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Конструкция плоского сифона

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;

Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Пошаговая запрессовка прокладок

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;

К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

Все металлические резьбы должны уплотняться ФУМ-лентой;
Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

Прокладка под фильтр

При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;

При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;

Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;

Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

↑ 4. Монтаж

Установкой слива-перелива можно заняться самостоятельно, при этом важно не забывать, что от качества работ зависит герметичность ванны в дальнейшем. Однако при всей ответственности, монтаж системы может вполне осуществить непрофессионал, необходимо лишь прислушаться к советам специалистов.

Читать еще: Облицовочный камень для камина

↑ Общие рекомендации:

Соблюдайте определенную последовательность в работе;
Используйте специальные уплотнители для обработки соединений;
Закручивая детали, будьте аккуратны, чтобы не сорвать резьбу;
Все элементы нужно затягивать на одну четверть полного оборота, после того как закрутили рукой;
В том случае если не получается закрутить соединение, необходимо проверить ровно ли стоит гайка.

↑ Правильная последовательность:

Нижнее отверстие ванны соединяется с тройником. При этом нужно обработать соединение с помощью уплотнителя и зафиксировать элементы винтом;
Далее присоединяют сифон и закрепляют его с отводом тройника гайкой. В качестве уплотнителя здесь можно применить резиновую манжету;
Горловину для перелива соединяют с боковой изогнутой трубкой (сифоном);
Завершается процесс присоединением сифона к трубе канализации. Для этого используют специальную изливную трубу;
В процессе каждого соединения, следует помнить про укладку уплотнителя.

Видео по установке сифона:

Выбор трапа

Устройства для слива изготавливаются из прочного пластика, нержавеющего металла или латуни. Конструкция состоит из наружного водоприемного корпуса в виде воронки с выступающим фланцем. Воронка переходит в один или два патрубка с муфтой для состыковки с канализационной трубой. В корпус вставляется сифон с декоративной решеткой, защищающей слив от засорения.

полуавтоматический слив-перелив Kaiser, Elegansa

Выбор сифона напрямую связан с условиями монтажа и высотой, на которую планируется поднимать пол в ванной. В магазинах можно приобрести трап с ультратонким сифоном (6 см) или стандартным (12 см).

Существуют разные виды конструкций для обустройства сливного отверстия в полу:

устройство с гидрозатвором — оно имеет изогнутую трубку, которая постоянно наполнена водой. Водный затвор служит препятствием и мешает канализационным «ароматам» проникать в помещение. Длительный перерыв в эксплуатации или высокая температура в ванной могут привести к тому, что жидкость в трубке высохнет, и затвор перестанет функционировать. При появлении неприятного запаха необходимо промыть слив большим количеством воды. Это же действие рекомендуется выполнять периодически в профилактических целях; сифон с сухим затвором. Это механический механизм, который под давлением гравитации закрывает канализационную трубу. По действию различают мембранный, поплавковый и маятниковый способы перекрытия. Слив с сухим затвором не нуждается в промывании водой.

Основные рабочие моменты

Пол под слив имеет послойную конструкцию. Его подготовка к эксплуатации проходит несколько этапов:

Выполняется черновая бетонная стяжка. Если бетонный раствор будет наноситься на холодное основание, следует позаботиться о хорошей теплоизоляции. Разница температур может вызвать деформацию стяжки с последующим ее разрушением. Для утепления используется пенополистерол. Минимальный слой бетонного раствора, который наносится на утеплитель — 4 см. Такая толщина является достаточно прочной и способна выносить механические нагрузки.
Производится гидроизоляция поверхности. Для этой цели используется полиакриловая мастика, которая после высыхания создает водонепроницаемое эластичное покрытие. Гидроизоляционный материал должен идеально примыкать к стенам ванной и располагаться на них внахлест, до высоты основной бетонной стяжки.
Выполняется верхний слой стяжки с уклоном в сторону сливного отверстия. Перед заливкой раствора необходимо выставить направляющие рейки из дерева или полимера. Полимерные направляющие можно оставить в стяжке, они послужат деформационными швами.
Проводится финишное покрытие: плитка с минимальным уровнем водопоглощения укладывается на специальный клей. Кафель в ванной должен иметь шероховатую поверхность, это помогает избежать скольжения на мокром полу. Укладку лучше начинать от слива по направлению к стенам, где подрезка кафеля будет менее заметна. Хорошо, когда декоративная решетка имеет квадратную или прямоугольную форму. Укладка плитки вокруг круглой решетки в обязательном порядке требует подрезки и вызывает сложности. В первую очередь керамической плиткой укрывают пол, затем стены — это создает надежную защиту ванной от протечек воды.

Для большей надежности все углы между стенами и полом можно проклеить уплотнительной лентой. Швы затирают водостойкими составами.

Монтаж сливного устройства

Необходимо заранее просчитать толщину слоев в полу. Низшая точка определяется высотой трапа. Слив не может быть выше верхнего слоя — кафельной плитки. Разница между ним и высшей точкой пола должна составлять не менее 1 см на 1 метр, в противном случае вода не будет стекать к отверстию. Расстояние до стен должно быть кратным размеру кафельной плитки.

Этапы сборки конструкции:

по горизонтали определяется расположение трапа к месту соединения с канализацией;

Читать еще: Покраска осб плиты

Устройство систем слива

Обыкновенный слив не сложен в сборке и монтаже, хотя неискушенного человека может привести в замешательство упаковка с набором пластмассовых деталей. На самом деле их не так уж и много, да и сборка не представляет особой сложности, так как завод-изготовитель предоставляет рисунок-инструкцию с детальным описанием последовательности действий.

Несколько сложнее собрать автоматический слив перелив, так как он оснащен дополнительным механизмом, обеспечивающим возможность слить с ванны воду, не замочив рук, так как органом управления служит рычаг, расположенный на верхнем водосбросе.

Порядок действий

Рассмотрим, как правильно подключить ванну к канализации:

собрать выпускную гарнитуру. Необходимо внимательно осматривать уплотнительные шайбы — они иногда засыхают и перестают работать. Это возможно, если при изготовлении использовано некачественное сырье. Слишком жесткие прокладки следует заменить на более эластичные;
аккуратно затянуть своими руками все соединения. Обычно никаких инструментов для этого не требуется, все узлы гарнитуры хорошо фиксируются без них. Рекомендуется предварительно нанести на резьбу тонкий слой незасыхающего резьбового герметика. Это облегчит демонтаж устройства впоследствии и поможет исключить протечки в соединениях;
подсоединить собранную гарнитуру к сливному отверстию и к переливу ванны. Эти действия выполнять не слишком удобно, поэтому не следует торопиться. Необходимо следить за положением всех деталей, обеспечить отсутствие перекосов и сдвигов по оси;
последним этапом будет подключение сифона ванны к канализации. Трубка вставляется в средний отвод канализационного тройника. Если ее диаметр соответствует размеру трубопровода, то монтаж можно считать оконченным. Если же лежак старый и не подходит к современным трубам, приходится использовать резиновый переходник. Он иногда бывает слишком тугим, поэтому рекомендуется предварительно смазать его поверхность жидким мылом или шампунем.

Возможны более сложные ситуации, когда расстояние от выпуска до трубопровода слишком велико. В таких случаях, перед тем, как подсоединить ванну к канализации, собирают индивидуальный отвод для сифона. Используют стандартные трубы диаметром 50 или 40 мм. Линию прокладывают к сливу и завершают в точке удобного подключения трубки слива. Необходимо укладывать трубы на нужной высоте, чтобы не получить участок постоянного застоя сточных вод. Кроме того, рекомендуется располагать отвод вне поля зрения, чтобы он не был заметен.

Методы и порядок монтажа слива

В зависимости от назначения – душ в уголке ванной комнаты или аварийный водоотвод со всей площади пола – в ходе монтажа устройства есть отличия. Они касаются способа формирования необходимых уклонов. Для компактного душа сначала делается короб, выполняющий функцию опалубки. Так проще обеспечить нужную форму поверхности пола на небольшом участке душа, чтобы вода быстро уходила и не выплескивалась по всей комнате.

Солидный изготовитель систем водоотвода сопровождает своё изделие подробной инструкцией по монтажу. Общие принципы и порядок монтажа слива в полу следующие:

Подготовка поверхности: удаление старого покрытия, заделка неровностей и трещин, грунтование.
Обмазочная гидроизоляция перекрытия.
Разметка расположения элементов слива, отводящих труб и соединений.
Сборка слива на упорах (без прижимов и решетки), монтаж узла подключения к стояку.
Тепло и звукоизоляция из пенополистирола плотностью 35 кг/м3.
Устройство стяжки.
Для душа, занимающего небольшую площадь ванной комнаты, укладывают гидроизоляционный холст из стекловолокна, или резиновую мембрану, с заходом на стену на 20 см.
Покрытие прорезают в месте слива, проклеивая места соединений мастикой.
Выставляют маяки для формирования уклонов. Для этого можно использовать специальные направляющие из перфорированного металлопластикового профиля, которые остаются в массе стяжки.
Отделка плиткой или мозаикой. Половая плитка должна заходить под облицовку стены.
