Перфоратор для штробления стен под проводку

Штробление стен под проводку

Штробление стен требуется, когда проводку в помещении необходимо проложить скрыто. Приступают к работе после разметки трасс. Неотъемлемой частью процесса штробления, является повышенное пылеобразование. Поэтому не забывайте применять средства для защиты органов дыхания и зрения. Для штробления вам не обойтись без специальных приспособлений и инструментов. При малых объемах можно даже обойтись простым зубилом и молотком, при капитальной замене проводки во всей квартире или доме, уже понадобятся более серьезные вещи.

Инструмент

Для того, чтобы работа по штроблению стены была выполнена максимально качественно и быстро – используйте только профессиональный инструмент. Если электропроводка – ваша профессия, приобретите, если вы делаете ремонт только для себя – возьмите профессиональный инструмент напрокат.

    Штроборез + строительный пылесос. Использовать только в паре. Если будете использовать штроборез без пылесоса – вы не только дышать не сможете, даже видеть не будете где нужно резать.

Не используйте штроборез без пылесоса!

Бур, зубило и канальное зубило для перфоратора

Рассматривать извращения по типу «молотком и зубилом можно тоже вырубить штробу» в рамках этой статьи мы не будем. Это непрофессионально, некрасиво, долго и дорого.

Почему штроборез лучше болгарки?

Хотя болгарка является более функциональным инструментом, в штроблении стен штроборезу нет равных и на это есть несколько причин. Во-первых, у штробореза режут бетон сразу два круга, а у болгарки один. Благодаря этому по сути нужен всего один рез, после чего можно перфоратором выдалбливать бетон. Болгаркой же придется пропиливать в два захода, а это гораздо больше потраченного времени.
Во-вторых, штроборез делает более ровную штробу. Благодаря прижимной конструкции (как у электролобзика) прибором проще вести по намеченной линии и не отклоняться в сторону. Конечно, болгаркой тоже можно резать ровно, но это требует определенной сноровки.

В-третьих, у штробореза гораздо лучше организовано пылеудаление. Точнее оно у него есть, а у болгарки вообще нет, поэтому пыль во время работы летит в помещение. Большинство моделей штроборезов, как например, Интерскол ПД-125, имеют специальный патрубок для подключения пылесоса, поэтому подавляющая часть пыли (до 80 %) уходит в пылесос. Кожух же, который располагается на корпусе, защищает глаза от пыли и каменной крошки (но рекомендуем для более надежной защиты одевать очки).

В-четвертых, у штробореза больший диаметр круга. Если для бытовых болгарок наибольшим считается круг в 230 мм, то штроборезы могут работать с кругами диаметром 355 мм. Хотя большим преимуществом это не назовешь, так как в быту редко нужно такие глубокие борозды делать. В любом случае у штроборезов больший диапазон диаметров режущих кругов.

Правильное штробление стен под проводку

Бетон — один из самых прочных материалов, используемых в строительстве. Чтобы прокладка коммуникаций, проделывание полостей или штробление бетонной стены под проводку не вызывало проблем, необходимо правильно подобрать инструмент. Причем со многими задачами можно справиться самостоятельно.

Как проложить штробу? Главное — подготовка

Определяемся с планом помещения.

  1. Выясните, какие стены являются несущими, а какие нет. Не все стены можно штробить. Например, в несущих конструкциях нельзя делать горизонтальные выемки шире 3-х см и длиннее 3-х метров. Также запрещается штробить в горизонтальных и вертикальных швах между панелями. Несоблюдение этих правил может привести к обрушению всей конструкции.
  2. Затем нужно нанести разметку. Для этого достаточно лазерного уровня и карандаша. Нужно отметить, где и каким образом должны пролегать провода. Определитесь, где будут находиться выключатели и розетки. Ширина каждой штробы варьируется в зависимости от сечения и количества проводов, которые будут в ней находиться.

Вы разобрались с несущей стеной; поняли, как будут пролегать провода; все разметили? Пора приступить к самому штроблению. Обратите внимание на следующее:

  1. Стена должна быть очищена от обоев и подготовлена к работе.
  2. Там, где вы будете штробить, не должно быть другого кабеля.

Выбираем инструмент

Самый удобный и оптимальный вариант — штроборез. Этот инструмент специально предназначен для такого вида работ и обладает всеми необходимыми характеристиками. Для комфортной работы советуем подключить к нему промышленный пылесос. При работе со штроборезом канавки получаются ровные и аккуратные. Однако помните, что вам все равно понадобится перфоратор, чтобы удалить лишний бетон. Штроборез — это дорогой инструмент, поэтому покупать его на один раз — неэкономично.

Перфоратор со специальной насадкой обойдется дешевле. Такой инструмент очень шумный. Пыли от него не так много, но времени на работу потратите в два раза больше. Если рука не «набита», то штроба может получиться неровная, и самое главное неравномерная по глубине.

Подойдет также болгарка с алмазным диском. Однако шума и пыли не избежать, поэтому не забудьте про респиратор и очки. Как правило, после использования болгарки, необходим либо перфоратор, либо долото.

Как штробить стену под проводку?

Штробление перфоратором проводится в два-три этапа. На первом этапе вдоль размеченных линий буром с диаметром, равным или немного превышающим размер кабеля, сверлят ряд отверстий глубиной не более 25 мм на возможно меньшем расстоянии друг от друга. Второй этап – дробление перемычек между отверстиями. Это можно сделать тем же буром, воспользоваться пикой или лопаткой. Последний этап – зачистка штробы. Она делается специальной насадкой, имеющей в своей рабочей части полукруглый желоб, направленный под углом к оси перфоратора. Работа производится в режиме удара без вращения.

На поворотах под прямым углом штробы расширяются, чтобы обеспечить необходимый безопасный радиус изгиба кабеля. В местах расположения подрозетников для установки розеток, выключателей и распаечных коробок сверлят ниши на глубину подрозетника. Эта операция производится специальной коронкой подходящего диаметра.

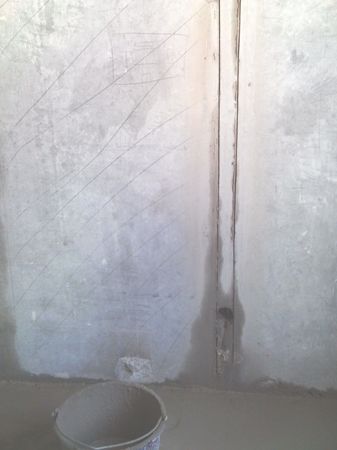

Штраба под проводку.

Теоретически, горизонтальные штробы под электропроводку могут быть глубиной меньше 30мм. и их можно выполнить без перерезки рабочей арматуры. Однако, по факту сделать такую филигранную штрабу очень тяжело. Во-первых, арматура может оказаться чуть ближе к поверхности. Во-вторых, вырезать штрабу надо очень аккуратно, чтобы не задеть арматуру. Строители легко могут ошибиться, а отвечать потом придется Вам.

Все коммуникации лучше проводить в не несущих стенах, в пристенных коробах, слое штукатурки и так далее. Несущие стены для этого не предназначены.

Штробление стен перфоратором

Для штробления перфоратором следует применять следующие насадки: лопатка, широкий и короткий бур. Первоначально по всей длине намеченных линий проделываются отверстия глубиной в 2.5 сантиметра с шагом в 1-1.5 сантиметра. После чего, при помощи лопатки, можно приступать к штроблению. Следует отметить, что лопатку не стоит ставить поперек линии штробы, чтобы не захватить лишнее.

Если у Вас еще нет перфоратора и Вы только задумываетесь о его покупке, советуем при выборе обратить внимание на устройства с функцией реверса (обратного хода). Пусть и не часто, но возникает ситуация, когда бур (в особенности длиной более 400 мм) застревает в бетоне. Для этого как раз и пригодится инструмент с обратным ходом.

Правила и ограничения при штроблении

Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления. Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку. Основными моментами являются следующие пункты:

  1. Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
  2. Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
  3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб – не менее 400 мм.
  4. Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
  5. Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
  6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.

Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.
[help]“Можно ли штробить несущие стены?” Штробление стен регламентируется правилами перепланировки, которые для каждого региона могут слегка разниться. Однако по общепринятым нормам, подобные действия недопустимы во всех видах типовых многоэтажных домов.[/help]

Советы и рекомендации

Провести качественное и быстрое штробление стен помогут советы мастеров:

  1. Если требуется соединить 2 точки, то следует помнить, что штроба в этом случае может иметь только один поворот.
  2. Перед работой необходимо очистить стены от обоев, грязи и мусора.
  3. Во время работ нужно постоянно проверять размеры будущих штроб.
  4. Несущие стены нельзя штробить внутри, но можно снаружи. На первых этажах работы должны проводиться с предельной аккуратностью.

Штробление стен с привлечением профессионала может обойтись владельцу в круглую сумму. Выгоднее заняться этим процессом самостоятельно, заранее подготовив необходимые инструменты и материалы. Каждый может выполнить штробление стен в домашних условиях своими руками, если внимательно следовать инструкции и соблюдать правила.

Устройство и принцип работы перфоратора

Почти никакой ремонт не обходится без прокладки новой проводки в квартире или замены старой. Также часто появляется необходимость добавить одну или несколько розеток для того, чтобы облегчить подключение бытовой техники или аппаратуры и устранить тем самым потребность в использовании проводов с разветвителями. Провода лучше всего при этом спрятать в стене, и для этого можно произвести штробление стен под проводку своими руками, не обращаясь за недешевой помощью строительных бригад и электриков частников. Главное учесть все нюансы по организации проводки, и правильно произвести штробление.

Правила и ограничения при штроблении

Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления. Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку. Основными моментами являются следующие пункты:

  1. Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
  2. Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
  3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб — не менее 400 мм.
  4. Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
  5. Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
  6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.

Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.

«Можно ли штробить несущие стены?» Штробление стен регламентируется правилами перепланировки, которые для каждого региона могут слегка разниться. Однако по общепринятым нормам, подобные действия недопустимы во всех видах типовых многоэтажных домов.

Инструменты и способы штробления

Есть несколько способов штробления, различающиеся в зависимости от применяемого инструмента:

  • молотком и зубилом. Долго, неудобно, штроба неровная. Зато дешево;
  • перфоратором или ударной дрелью. Достаточно чисто и быстро. Штроба не очень ровная;
  • болгаркой. Штроба получается ровной, однако производится огромное количество пыли, которую сложно уловить даже при помощи промышленного пылесоса;
  • штроборезом. Используя специализированный инструмент, можно получить идеально ровную штробу с заданной глубиной и шириной. Однако все портит цена самого инструмента.

При любом варианте порядок действий примерно одинаков.

Подготовка и разметка поверхности

В первую очередь необходимо проверить наличие скрытой проводки по предполагаемому маршруту штробы. Для этого используйте специальный прибор, который укажет на имеющуюся электропроводку. Важно обезопасить себя от случаев, когда при штроблении попадутся провода под напряжением.

На поверхность стены наносится разметка по маршруту борозд от распределительной коробки и до места установки розетки, выключателя или вывода проводов под освещение.

Непосредственно перед проведением работ по штроблению стен занавесьте дверные проемы увлажненной тканью, чтобы не допустить распространение пыли по квартире или плотно заделайте строительной пленкой.

Процесс штробления различными инструментами

Молоток и зубило

Весь процесс разбивается на небольшие сегменты. Вначале зубилом намечаются углубления по краям штробы на одну или две ширины его острия. После этого, поставив его поперек борозды, выбивается часть стены в глубину. Далее можно продолжить снимать верхний слой по намеченной линии и в конце приступить уже к углублению на 25 мм по всей длине. Также можно после каждого снятия верхнего слоя углублять штробу сразу. С помощью этих инструментов практически нереально сделать штробу, если стена бетонная.

Перфоратор

Используются при этом две насадки с широким и коротким буром и лопатка. Вначале по всей длине линии, которой намечено расположение борозды, проделываются отверстия глубиной 25 мм на расстоянии примерно 10-15 мм друг от друга. После этого лопаткой выполняется устройство штробы. Главное при этом не ставить лопатку поперек линии штробы, чтобы не отколоть лишний кусок стены или штукатурки. В результате получится штроба необходимой глубины и ширины, однако внешний вид будет не очень привлекательным. Штробление перфоратором самый быстрый и чистый процесс.

Болгарка, угловая шлифмашинка

При использовании болгарки, следует приобрести алмазный диск, только так можно будет нормально и без проблем проштробить бетон или кирпич, да и в случае со штукатуркой процесс будет идти легко. Вначале проделывается два параллельных надпила вдоль всей намеченной линии с расстоянием между ними равным необходимой ширине штробы. Далее можно с помощью перфоратора или зубила выбрать весь материал между надрезами до необходимой глубины. Собственно поэтому весь процесс практически идентичен предыдущим способам за исключением того, что в результате штроба получается значительно ровнее. Это очень важно, особенно если необходимо минимизировать повреждение штукатурки или отделки стен.

Во время работы болгаркой будет производиться очень большое количество пыли, и очень скоро вся комната будет ею заполнена. Для решения этой проблемы можно использовать пылесос, лучше промышленный. Потребуется второй человек в качестве помощника, который будет удерживать всасывающую трубу поближе к месту среза.

Штроборез

По существу штроборез является логичной модификацией варианта с болгаркой. В этом устройстве уже предусмотрена возможность установки двух режущих алмазных кругов с регулировкой расстояния между ними. Оба круга закрыты специальным кожухом, который полностью перекрывает место контакта со стеной. Регулировкой положения кожуха можно изменять глубину, на которую будет производиться прорезка стены. В большинстве случаев кожух также снабжен специальным отводом для установки всасывающей трубы от пылесоса.

Благодаря всему описанному, получается идеально ровные и параллельные срезы, а производится штробление стен без пыли. После прорезки по краям штробы опять-таки необходимо перфоратором выбрать лишний материал. Недостатком такого способа является сама цена инструмента. Она слишком высока для использования в домашних условиях.

Окончание работ

После того как штробы пробиты, необходимо их очистить с помощью пылесоса или веника от пыли и прогрунтовать. Сам процесс прокладки кабеля и его закрепления также имеет целый ряд нюансов, которые необходимо учитывать. После всех работ выполняется заделка штробы. Это можно сделать с помощью штукатурки, гипса или шпаклевки, которая допускает нанесение такого слоя.

Штробление стен болгаркой

Делать штробы можно болгаркой с обычным диском по бетону, когда вам надо сделать одну или две штробы для проводки. Некоторые просто пробивают штробу перфоратором, используя сверло и лопатку. Когда вы строите дом, штробить приходится очень много, одним перфоратором всего не сделать, надо позаботиться о безопасности. В процессе работы болгаркой, диски выбрасывают мелкий щебень, иногда ломаются сами, вылетают осколки с большой скоростью. Фрагменты металлического диска могут нанести серьезные ранения и даже убить.

Диски по бетону и защитный кожух болгарки рассчитаны для резки отдельных фрагментов. Удобные и безопасные насадки для длительного штробления производители не делают, у этого инструмента другое назначение. Пользователи сами дорабатывают заводские конструкции, защитному кожуху с открытой стороны приваривают металлическую пластину. Получается чехол, закрывающий диск с обеих сторон. Из листового металла болгаркой вырезают прямоугольную нижнюю платформу, делают в ней прорезь для вращения диска. С одного края платформы крепят на шарнир кожух, на другом устанавливают кронштейн с винтом для фиксации установленной глубины нарезки штроб под электрическую проводку.

Для того чтобы изменить глубину прорези надо открутить болт на кронштейне, поднять или опустить болгарку, она легко перемещается верх, вниз вращаясь вокруг шарнира на платформе. При этом изменяется уровень режущего диска относительно платформы, насколько выступает диск, такая и будет глубина. Вставьте винт в одно из выбранных отверстий, надежно закрутите его. Отверстия на кронштейне, регулирующие глубину можно расположить с определенным шагом, через 1 см. Иногда делают определенные значения глубины 1 см, 3 см, 5 см, глубже для прокладки проводки не требуется. В штробу шириной 2-3 см и глубиной 5 см можно уложить очень много кабеля, такие участки в цепях электропроводки редко встречаются. Лишняя глубина усложнит работу перфоратором и затормозит весь процесс.

Основным недостатком этой конструкции является один диск, придется дважды прорезать линии на каждом участке стен. Конструкция болгарок не позволяет установить два диска, даже если вам удастся закрепить между ними шайбу, мощность электродвигателя не выдержит такую нагрузку. Лучше не рисковать и пользоваться одним диском.

Из вышеизложенной информации можно сделать вывод, что самый лучший инструмент это промышленный штроборез. Обеспечивает безопасность, высокую скорость прокладки штроб, хорошее качество. Оптимальные варианты использования:

  • взять в аренду штроборез,
  • купить, по окончанию работ продать через Интернет, это оправдает затраты,
  • если есть необходимость оставить себе.

Самодельную насадку для болгарки использовать тогда, когда других вариантов нет.
