Что нужно для светодиодной подсветки кухни?

Современная кухня — это не только красивая, модная мебель и функциональная бытовая техника, облегчающая и ускоряющая приготовление пищи или, например, мытье посуды, но и грамотное многоуровневое освещение. Сегодня дизайнеры, разрабатывая кухонные интерьеры, уделяют большое внимание подсветке рабочей зоны, пространства внутри шкафов и ящиков. Подсветки мебели снизу создают ощущение легкости, воздушности интерьера. Часто свои варианты подсветки кухни предлагают мебельщики, поставляющие на рынок кухонные гарнитуры с уже встроенными светильниками. Если же на вашей мебели такой «опции» не предусмотрено, а освещение кухни далеко не идеальное, можно исправить ситуацию, изготовив подсветку кухни самостоятельно.

Для начала нужно определиться с типом подсветки. Рабочую зону кухни можно подсветить светильниками точечного типа, линейными лампами и светодиодными лентами. Выбор типа подсветки для самостоятельного изготовления нужно делать, объективно оценив свои навыки и возможности. Если они вообще отсутствуют в этой области, лучше пригласить мастера. Если вы никогда ничего подобного не делали, но все равно рветесь в бой, советуем смастерить кухонную подсветку с использованием светодиодной ленты: ее легко монтировать, смотрится она великолепно, работает эффективно при правильном подборе комплектующих.

Пошаговый процесс установки

1. Выбираю области подсветки

Первым делом стоит определиться с областью подсветки, в этом случае подсветка будет расположена по всей рабочей зоне. Во-первых, это максимально удобно. Во-вторых, так освещение смотрится цельно и наиболее эстетично, без отвлекающих островков света.

Освещение лишь над мойкой или под одним из шкафчиков – не лучший вариант, так как большая часть рабочей поверхности останется в тени. А это, в свою очередь, никак не упростит процесс готовки.

2. Выбор профиля

На выбор предлагается два типа профиля:

  • угловой – устанавливается на стыке соединения кухонного фартука и шкафчиков. Такой вариант подойдет практически для любой кухни.
  • прямой – к этому варианту профиля прибегают, если рейлинги находятся близко к шкафам и могут затруднять управление подсветкой, или в случае, когда обеденный стол расположен близко к гарнитуру, и дополнительный свет может бить в глаза.

Так как рейлингов на фартуке не предвидится, заказчик остановил выбор на угловом профиле.

3. Рассчитываю длину кабеля

Пришла очередь одного из самых важных этапов – расчета длины кабеля. Для этого замеряю навесные шкафы. Общая длина светильников должна соответствовать длине верхних шкафов гарнитура. Замеры провожу с левого края гарнитура, так удобнее.

Один из светильников будет проходить под кухонной сушкой, подобные нюансы всегда следует указывать в заказе. Все дело в том, что в этих местах не будут делаться отверстия под саморезы. Также учитываю наличие вытяжки и делаю запас для кабеля между светильниками (пущу кабеля через шкафчик со встраиваемой вытяжкой).

4. Выбираю место под сенсор и блок питания

Сенсор для управления подсветкой может быть установлен в начале или в конце одного из светильников. Рекомендую располагать его по направлению к выходу из кухни или вблизи от вытяжки. Заказчик остановился на втором варианте, сенсор будет располагаться слева от вытяжки.

Блок питания буду выводить наверх шкафа, пропустив его через отверстие в нижней части навесного шкафчика с вытяжкой.

После всех замеров остается делать заказ и дождаться доставки. Если вы планируете проводить замеры и установку самостоятельно, можно воспользовался удобным онлайн-конструктором. Достаточно вбить в него полученные данные, выбрать тип и цвет профиля, температуру света. В нем сразу же видно, как примерно будет выглядеть готовая подсветка. Сам конструктор удобен и интуитивно понятен, но, если что-то неясно, на странице предложена подробная видеоинструкция.

В итоге получилось два длинных светильника для основной части гарнитура и один небольшой для шкафчика с правой стороны от вытяжки.

5. Монтирую профили

Прежде чем фиксировать корпус светильников, проверяю угловой стык между профилями. Для этого просто приложил два профиля к смежным стенам и состыковал их. Угол получается в 90° без видимых зазоров – именно то, что нужно.

Убедившись в точности стыка, придавливаю профиль к стене и вкручиваю саморезы в специально подготовленные под них отверстия. Делается это при помощи шуруповерта или отвертки.

Провода нужно провести за шкафами, чтобы они были незаметны. Это можно сделать либо при помощи специальной протяжки, либо временно присоединить провода к обычному сетевому кабелю. Чтобы воспользоваться вторым вариантом, достаточно присоединить провода к кабелю при помощи изоленты, протянуть их за шкафы, затем отделить кабель. После протяжки провода между двумя светильниками соединил при помощи клемм, идущих в комплекте.

6. Устанавливаю ленту и рассеиватели

После монтажа корпусов и протяжки проводов, пришло время для установки светодиодной ленты. С обратной стороны ленты снимаю скотч, одной рукой натягиваю край ленты, другой клею ее по центру профиля. Важно приклеить ленту ровно, без бугорков и волн. Это необходимо для хорошего теплоотвода, без которого изделие попросту деградирует. Да и с эстетической точки зрения так будет лучше.

Читать еще:  Какой класс ламината выбрать для кухни?

Когда лента на месте, монтирую светорассеиватель – вставляю его в нижний паз профиля, затем в верхний. Прижимаю рассеиватель вплотную к заглушке, а затем придавливаю его пальцами по всей длине. Если не совсем понятно, то на странице все того же конструктора подсветки есть понятная видеоинструкция по монтажу.

7. Финальный этап

Дело за малым – остается подключить подсветку к сети. С одной стороны блока питания присоединяю сетевой кабель. С другой стороны к блоку присоединяются провода светильника. На блоке указана полярность плюс-минус, провод светильника с красной полосой – плюс, без полоски – минус.

Прячу блок питания сверху на шкафу и включаю светильник в сеть. Вуаля, светодиодная подсветка для кухни готова, заказчик доволен.

Материал подготовлен мастером компании по продаже и установке светодиодных светильников Fulogy.

5 главных шагов в обустройстве светодиодного освещения

В монтаже светодиодных конструкций условно можно выделить пять этапов.

Планирование и подготовка. Включает в себя составление проекта, формирование сметы, расчет количества необходимых материалов.

Установка профиля. Он является основной несущей конструкцией, сложность фиксации зависит от геометрии кухонного гарнитура и типа ленты.

Установка осветительного элемента.

Монтаж электрики. Прокладка проводов и подсоединение блока питания.

Настройка датчика включения, регулирование дистанционного управления.

Важно знать! Не забудьте торцевые заглушки для профиля. Это придаст конструкции аккуратный и законченный вид, защитит ленту от попадания грязи.

Основные элементы светодиодного освещения

Система освещения, созданная благодаря установки LED-ленты, предусматривает также использование еще таких элементов, как:

  1. блока питания;
  2. контроллера (он необходим в случае использования цветных ленточок);
  3. специальные коннекторы, которые позволяют легко соединять отдельные части лент.

Блок питания, как и сама самоклеющаяся лента, которую мы называем светодиодной, должен также обладать защитой от повышенной влажности, которая является постоянным явлением на любой кухне.

Выбор этого элемента зависит от мощности такого освещения, а также длины лент. Как известно, к одному блоку можно подключать только 5 метров печатной платы со светодиодами.

Использование в кухонном помещении ленты с большей длиной является очень редким явлением. Обычно, используется LED-лента с меньшей длиной.

Определение общей мощности светодиодного освещения осуществляется путем умножения количества необходимых метров LED-ленты на мощность одного погонного метра. Далее полученную величину нужно умножить на коэффициент 1,3 или 1,5.

Первый коэффициент используют тогда, когда подсветка будет использоваться периодически. В случае постоянного и длительного использования такого освещения нужно учитывать коэффициент 1,5. Конечная цифра и будет мощностью нашего блока.

Выбор места для монтажа

Для крепления светодиодной подсветки для кухни наилучшим местом является рабочая зона под навесными кухонными ящиками. При таком расположении поток света не оказывает ослепляющее воздействие на глаза и даёт хорошие возможности для обзора кухонного стола, что удобно в процессе работы. Помимо этого, можно обустроить светодиодную ленту сверху от навесных шкафов, несколько ниже потолка, что не только способствует дополнительному освещению, но и придаёт мебельной конструкции визуальное ощущение невесомости.

Некоторые дизайнеры предпочитают нестандартные расположения светодиодных подсветок, в частности:

  • в месте расположения кухонной вытяжки;
  • внутри кухонных шкафов с прозрачными дверцами;
  • на барной стойке, под столешницей и т. д.

Одной из эффектных разновидностей является устройство на кухне светящейся столешницы, которая производится из прозрачных полимерных материалов либо из клееного стекла. Подсветку монтируют снизу так, чтобы она освещала рабочее пространство целиком.

Ещё более стильным выбором может служить светящаяся скиналь. Декоративная диодная панель такого типа способна придать элегантность любому кухонному дизайну, и работа на такой кухне становится подобной настоящему искусству.

Без этого элемента лента не будет работать, поэтому необходимо рассчитывать его размещение, которое может быть как с наружной, так и с внутренней части гарнитура.

Блок питания обеспечивает определенную мощность. Запитать диоды от стандартной розетки невозможно. При выборе блока важно обращать внимание на степень защиты. Ведь кухня — специфическая комната, в которой достаточно высокая влажность и серьезные ее перепады. Поэтому блок должен быть защищен от попадания влаги из воздуха.

Давайте попробуем определить минимальную мощность, которая необходима для подключения светодиодной ленты подсветки. В расчетах важно определить коэффициент эксплуатации. Например, при малой интенсивности, то есть когда лента будет работать периодически с большими перерывами, коэффициент будет равен 1,3. В случае с частым или постоянным использованием этот параметр будет равен 1,5. Формула достаточно простая, ею можно пользоваться в выборе блока питания.

Читать еще:  ЛДСП что это за материал для кухни?

Итак, минимальная мощность будет равна произведениям длины подсветки, мощности 1-го погонного метра ленты (вся эта информация указывается обычно на упаковке или на самой ленте) и коэффициента.

Заключение

Светодиодная подсветка под кухонные шкафы — не только функциональное решение для освещения рабочей поверхности, но и способ воплотить дизайнерские идеи. Рекомендуется не использовать светильники длиннее 5 м: в них диоды быстро выходят из строя из-за постепенного роста сопротивления ленты.

Для безопасной работы используют защитные экраны, а блок питания выбирают такой мощности, которая превышает суммарную мощность диодов в 1,5 раза. Дополнительно устанавливают выключатель или датчик движения, позволяющий более экономно использовать подсветку.

Подключение автоматики своими руками

На рынке можно купить уже готовые наборы для умного дома. Покупая такой набор, нет необходимости самостоятельно спаивать датчики, реле, светодиоды и т.д., нужно следовать инструкции и подключать все элементы, как указанно на схеме. Самостоятельно собрать цепь из нескольких элементов без знаний в сфере радиотехники не рекомендуется.

Схема подключения подсветки рабочей зоны на кухне

Подсветить рабочую зону проще всего с помощью светодиодов, создав простую цепь. Преимущества такого варианта – это возможность его модификации с помощью различных датчиков и реле.

Второй вариант — это создание автоматического освещения с помощью микроконтроллера, который работает на платформе Arduino.

Монтаж подсветки в шкафы

Перед монтажом подвести в шкаф нужно детально разметить место, куда она будет установлена, чтобы освещение было максимально эффективным. В качестве основного датчика можно использовать датчик расстояния.

Плюсом данной схемы является ее универсальность. При желании можно заменить один из элементов его аналогом, а всю электронику можно спрятать за полку.

Установка подсветки под шкаф

Установка автоматической подсветки под шкаф ничем не отличается от установки в шкаф. Все элементы цепи, кроме датчика и светодиодов можно удобно спрятать за стену. Главный плюс такой конструкции – это ее универсальность. При необходимости можно увеличить число активных светодиодов.

Если светильники не на 220 вольт, то обязательно ставим блок питания перед ними.

Поскольку на кухне бывает очень влажно, покупать светодиодную ленту нужно с защитой от влаги, по стандарту IP 68.

Схемы установки через датчик движения

При подключении датчика движения нужно внимательно изучить его технические характеристики, чтобы узнать, какую площадь он покрывает.

Маркировка проводов и клемм указывается на корпусе датчика, поэтому даже без знаний в электротехнике можно подключить такой девайс. После подключения его следует настроить на определенную чувствительность. Делать это нужно по инструкции, которая приложена к датчику.

Последовательность установки

Собрав все необходимые детали и инструменты, можно приступать к установке светодиодной ленты на кухне своими руками. Вот пошаговая инструкция, которая поможет вам сделать подсветку легко и качественно.

Установка ленты будет начинаться от подготовки ленты, но это мы уже сделали. Стоит отметить, что отрезать можно только в специально отмеченных местах, обычно они обозначены пунктиром, со значком ножниц. Новообразованный конец следует очистить от силикона, так мы оголим контакты для дальнейшей работы.

  1. Соединяем контакты светодиодной ленты с двумя проводами. Соединение может происходить путём спаивания или с использованием специальных соединителей (коннекторов). Рекомендуем использовать именно спаивание, так как коннекторы очень ненадёжные.
  2. Места соединения необходимо обязательно изолировать с помощью изоляционной ленты, или термоусадочной трубки. Тут уже кому как удобно, разницы в качестве нет никакой.
  3. Если лента устанавливается на профиль, тогда двухсторонний скотч устанавливается сразу на профиль. Убедитесь что поверхность профиля сухая, чистая и обезжиренная.
  4. Светодиодная лента клеится, постепенно снимая верхнюю защитную плёнку.

Небольшая хитрость. Если вы ходите приклеить ленту ровно с первого раза, не нужно сразу её плотно прижимать. Сначала натяните её по всему периметру, потом убедившись, что все ровно, и уже после можете её прижать.

  • Устанавливаем трансформатор в заранее продуманном месте. Советуем устанавливать его в укромном месте, что б он не портил интерьер кухни. При установке трансформатора своими руками, также следует размещать его недалеко от источников электроэнергии.
  • Если длина подсветки больше 5 м, тогда следует соединять ленты параллельно.
  • Соединяющий провод, необходимо прятать в специальный пластиковый чехол. Крепление провода производить скобами для электропроводов.
  • Если в качестве выключателя хотите использовать диммер , тогда завершающим этапом установки подсветки на кухне, будет его установка. Усилитель для диммера и само устройство, устанавливаются вместе с блоком питания.

На этом монтаж светодиодов на кухне своими руками заканчивается. Запомните, для кухни и особенно для рабочих зон, где будет готовиться пища, следует выбирать яркие светодиоды. Ведь благодаря яркой подсветке вы сможете легко рассмотреть мельчайшие детали.

Читать еще:  Как положить мозаику на фартук кухни?

Инструкция по монтажу

Для установки ленты нужно следовать инструкции, и у вас все получится. Предоставленные ниже простые правила помогут вам самостоятельно сделать освещение фартука на кухне светодиодной лентой:

  1. Для подсветки рабочего места, цветной диапазон лучше всего подходит холодный или натуральный свет.
  2. Ленту для установки лучше брать в силиконовой защитной оболочке, это облегчит чистку в дальнейшем и тем самым увеличит срок эксплуатации. Если нет возможности купить изделие в силиконе, рекомендуем ознакомиться с нашей статьей о том, как защитить светодиодную ленту от влаги.
  3. Перед приобретением блока питания, необходимо узнать мощность будущей подсветки, для каждого типа светодиодов своя мощность потребления. В таблице ниже представлена мощность потребления одного метра светильника.
  4. Мощность блока, обязательно брать с запасом 20%, поскольку работа на пределе возможности приведет к преждевременному выходу из строя источника напряжения.
  5. Отрезание кусков ленты необходимо производить в обозначенном для этого месте с изображением ножниц.
  6. Блок питания нужно устанавливать в таком месте, где его будет легко обслуживать. В то же время он должен быть защищен от влаги, мусора и перегрева.
  7. Место для пайки необходимо аккуратно зачистить от силикона и залудить не перегревая, при этом избегая чрезмерного нагрева подложки и отслоения ее от самоклеющей полоски. Также можно приобрести специальные коннекторы, которые позволят осуществить монтаж ленты без пайки.
  8. Защитите места с открытыми проводами после пайки, используя небольшие отрезки термоусаживающейся трубки соответствующего диаметра.
  9. Чтобы поклеить светодиоды и сделать подсветку кухонного фартука, поверхность нужно обезжирить спиртом, для лучшего результата. В противном случае она периодически начнет отклеиваться и провисать.
  10. В том случае, если планируется делать основное освещение фартука из нескольких лент в ряд, а не фоновую подсветку на кухне, необходимо побеспокоится о хорошем теплоотводе. В качестве теплоотвода можно использовать алюминиевые пластины, металлические корпуса или светоотражатели от старых, отслуживших свое светильников.

Эти 10 правил помогут вам сделать подсветку кухонного фартука своими руками. Также рекомендуем просмотреть видео, на которых рассмотрены 2 варианта монтажа: одноцветной и RGB светодиодной ленты.

Инструкция по монтажу

Для сборки схемы понадобятся:

  • Светодиодная лента;
  • Блок питания;
  • Провода;
  • Коннекторы (или принадлежности для пайки)
  • Изоляция;
  • Крепления;
  • Выключатель, вилка или контроллер.

Прежде чем приступить к монтажу, необходимо правильно подобрать оборудование. Специфика помещения предъявляет к нему повышенные требования безопасности. По этой причине выбирать светодиодную ленту, а также блок питания следует с высокой степенью защиты, о которой говорит маркировка IP. Классификацию данных показателей можно узнать из таблицы 1. Первая цифра обозначения показывает уровень защиты от пыли, вторая — от воды.

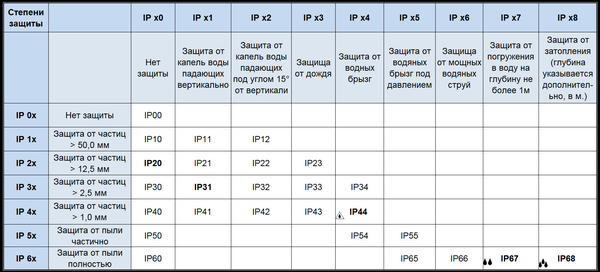

Таблица 1. Степени защиты электрооборудования. Рисунок с сайта eltesla.ru

Определяем места размещения светодиодов и замеряем длину поверхности, на которую будем их монтировать. Для кухни рекомендуется использовать элементы, защищенные силиконовым покрытием. Они не боятся влаги и их удобнее чистить.

Если необходимо изготовить подсветку с разрывом, или нужно просто укоротить ленту, делать разрез можно лишь на специальных участках, промаркированных производителем. Они расположены между площадками, предназначенными для пайки.

Зная необходимую длину LED-подсветки, приобретать материал следует с небольшим запасом. Всегда есть вероятность ошибки или брака. 10% от всей длины будет вполне достаточно.

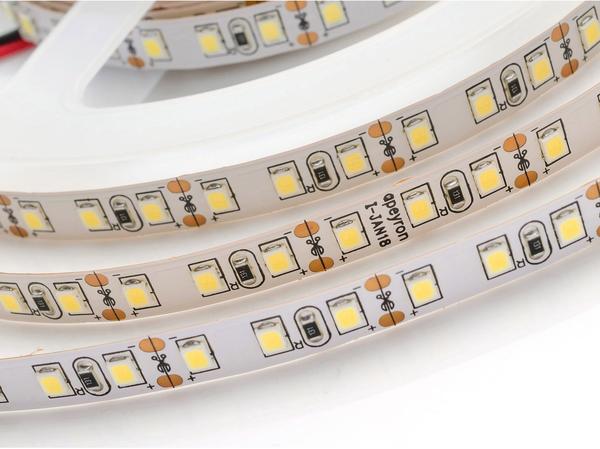

Разрезать светодиодную ленту можно лишь в тех местах, где есть соответствующая разметка. Фото с сайта apeyronled.ru

Если используется лента в силиконе, защитный слой над контактами необходимо снять. Далее к зачищенным контактам припаиваем провод. Упростить монтаж можно с помощью специальных коннекторов, которые позволяют собрать цепь без использования паяльника. Места соединений закрываем изоляцией.

Светодиоды можно монтировать как в специальные алюминиевые короба, так и непосредственно на поверхность. Для этого используют клейкую ленту, скобы или специальные крепления.

Устанавливаем блок питания в удобном безопасном месте. Он нужен для преобразования 220 вольт в 12, необходимые для работы осветительных приборов. Соединяем цепь проводами. Маркировка output показывает место монтажа проводов от ленты. Input – место крепления электрокабеля с вилкой. Данный вариант не очень удобен для ежедневного использования, так как предполагает ручное включение в сеть.Блок питания для светодиодной ленты. Фото с сайта led-profit.ru

Чтобы пользование светодиодной подсветкой было комфортным, в схему следует добавить выключатель, например, обычный клавишный. В цепи он должен располагаться между блоком питания и источником 22 вольт. Для управления освещением с помощью пульта, вместо выключателя в схему следует добавить контроллер. Он должен быть расположен в цепи между светодиодной лентой и блоком питания.
