Солнечные батареи на крышу

«Солнечная крыша» как вариант кровельного покрытия

Обратите внимание на геотермальные тепловые насосы FORUMHOUSE

Геотермальный тепловой насос EU (старт/стоп)

Геотермальный тепловой насос IQ (псевдоинвертор)

Геотермальный тепловой насос IQ (инвертор)

Многие из загородных жителей, особенно в южных регионах, не прочь поставить на крышу своего коттеджа солнечные батареяи. Традиционно солнечные батареи устанавливаются на крыше дома, но есть люди, которые считают, что фотоэлементы портят внешний вид дома, особенно, если в качестве кровельного покрытия использованы элитные материалы. Солнечная крыша — новое изобретение, которое решает эту проблему.

Как результат, даже домовладельцы, располагающие средствами для монтажа солнечных батарей, не ставят их на крышу или вынуждены отводить место на участке под установку фотоэлектрических панелей.

Решение проблемы предлагает изобретатель из Калифорнии Зак Тейлор. Он разработал систему, объединившую в себе высокоэффективные солнечные батареи и классическую фальцевую кровлю.

Однажды мне в голову пришла идея. Любому загородному дому нужна электрическая энергия и красивая крыша, надо объединить их вместе!

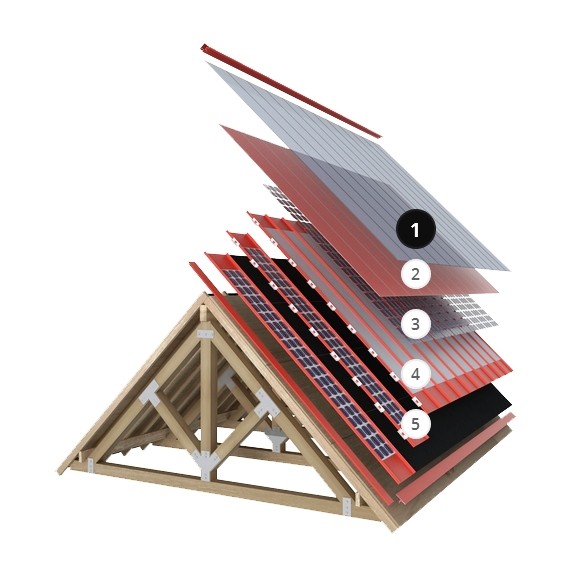

Система представляет собой многослойную систему (пирог изнутри наружу), состоящую из следующих компонентов:

  • Скрытая система крепления.
  • Оцинкованная металлическая подложка, имитирующая фальцевую кровлю (характерные рёбра).
  • Солнечные батареи.
  • Специальная оптическая плёнка.
  • Сверхпрочное закалённое стекло.

Т.е. фотоэлементы работают, как обычные батареи. Лучи солнца беспрепятственно проходят сквозь стекло и пленку и попадают на фотоэлементы, но создаётся полная оптическая иллюзия, что крыша покрыта фальцевой кровлей.

Сверхпрочное стекло выполняет защитную функцию (в случае града и т.п.). Мы также предусмотрели воздушный зазор, который сделан между основанием крыши и фотоэлементами. Благодаря этому осуществляется вентиляция подкровельного пространства, а система не перегревается в жаркие дни.

По словам разработчиков «солнечной крыши», гарантия на систему составляет 40 лет. На выбор доступно 8 цветовых вариантов окрашивания панелей, это полностью готовый продукт. С монтажом солнечных панелей на крыше легко справится тот, кто разбирается в нюансах строительства крыш и укладки кровельных покрытий.

Кровля из солнечных батарей эстетично выглядит и отлично
смотрится на коттедже любого дизайна: от хай-тека до
классики. Домовладелец раз и навсегда избавлен от
«головной боли», как смонтировать солнечные панели
так, чтобы не испортить дорогое кровельное покрытие.
Вся крыша дома сделана из солнечных батарей!
Фотоэлементами покрыта вся ее площадь, за счёт чего
повышается КПД системы и количество вырабатываемой
ею электроэнергии.

На данном этапе устройство проходит финальные испытания. Запуск изделия в серийное производство и продажа намечены на 2018 год.

На FORUMHOUSE есть статья, где собран практический опыт пользователей портала по строительству автономного дома применительно к нашему суровому климату и условиям эксплуатации.

Также рекомендуем материалы, где описывается крыша с интегрированными солнечными коллекторами и внешне неотличимая от сланцевой кровли, и необычная отопительная система «тёплый потолок».

1. Оформление разрешительной документации

Процесс получения всех необходимых документов состоит из нескольких этапов.

Этап №1. «Легализация» крыши.

Является наиболее сложным, поскольку требует юридического перевода кровли в собственность жильцов здания. Для этого необходимо:

  • получить заключение о пригодности крыши для реконструкции в виде установки гелио оборудования (во многих старых зданиях сделать это может оказаться проблематично);
  • одобрить перевод в разряд эксплуатируемых на собрании собственников – причем протокол должен быть подписан всеми без исключения владельцами квартир;
  • многоэтажный дом, в котором будут установлены солнечные панели на крыше, перевести в требуемую категорию может только Росреестр, где будет осуществляться утверждение решения;
  • если таковое будет получено, понадобится провести второе собрание – теперь достаточно будет присутствия 2/3 владельцев – где должна быть зафиксирована цель использования кровли;
  • документ необходимо направить в институт жилищного проектирования, где будет создаваться инженерный проект;
  • готовый документ должен быть утвержден Стройнадзором, а затем муниципальными властями.

Важно! При нарушениях хотя бы в одном из перечисленных пунктов легализация может быть признана недействительной, а станцию заставят демонтировать, причем за счет владельцев.


Этап №2. Получение ТУ на подключение солнечных панелей в многоэтажном доме к электросети

Любая СЭС, согласно действующему законодательству, признается «нестандартной электроустановкой». Для получения разрешения владельцам понадобится:

  • подать заявление на подключение к сетям в соответствующее отделение РЭМ;
  • второе заявление на выделение дополнительной электромощности зданию;
  • всю утвержденную на первом этапе документацию.

Поскольку разрешительная организация здесь только одна, согласование обычно происходит без проблем.

Стоимость и установка

Материал рекомендуется использовать при возведении здания с нуля. Во время строительства можно учесть все особенности монтажа. При перекрытии крыши уже построенного здания, возникнет некоторое количество проблем. Среди наиболее распространенных – преобразование энергии солнца в электричество и подключение к сети питания.

Цена солнечной черепицы значительно выше чем у обычного материала. При правильно использовании данное вложение окупится за 5-7 лет. Установив такое покрытие можно сэкономить значительные средства на электроэнергии. Если правильно применить технологию, можно и вовсе отказаться от услуг энергосетей.

Ориентировочная стоимость «солнечной» крыши

Буквально на днях Илан Маск сделал шокирующее для многих застройщиков заявление: солнечная крыша будет стоить дешевле традиционных материалов. Так ли это? Возможно, сами батареи и будут чуть ниже цены, например, керамической черепицы. Но не стоит забывать о дополнительном оборудовании, без которого продукция Tesla не будет функционировать должным образом, а именно генерировать солнечную энергию и преобразовывать ее в электрическую. Можно интерпретировать сказанное основателем компании как: стоимость новой технологии будет ниже обычного кровельного материала + солнечные батареи, что совершенно меняет картину.

Как минимум к стеклянной кровле нужно будет прикупить фирменный аккумулятор Powerwall 2-ого поколения. Его стоимость составляет порядка $5,5 тыс. Немного о его технических характеристиках:

  • Габариты — 1150×755×155 мм;
  • Вес — 122 кг;
  • Диапазон температур для работы устройства — от −20°С до +50°С;
  • Потребляемая мощность — 14 кВт.ч;
  • Непрерывная мощность — 5 кВт, макс. — 7 кВт;
  • Гарантийный срок — 10 лет.

В состав Powerwall 2 также входит инвертор напряжения.

Батарея Tesla Powerwall 2 благодаря рабочему диапазону температуры можно устанавливать как внутри помещения, так и снаружи. Например, его можно закрепить на фасаде здания.

Подключение панелей Тесла ничем не отличается от традиционной схемы солнечных батарей. Напряжение постоянного тока из крыши попадает в аккумулятор Powerwall, который передает его в инвертор для преобразования в переменный ток.

Общая схема подключения солнечных батарей для преобразования энергии солнца в электроэнергию

Попробуем рассчитать ориентировочную стоимость на оборудование Tesla для дома, площадь крыши которого — 200 м2. Если солнечная кровля будет дешевле обычного материала (например, керамической черепицы), тогда цена 1 м2 не должна превышать $35. Не забываем учесть затраты на батарею: 5500 / 200 = $27,5. Итого 35 + 27,5 = $62,5, умножим полученный результат на общую площадь: 62,5*200 = $12,5 тыс. Именно столько потребуется отдать за современные технологии для частного дома средних размеров. Разумеется, расчеты ориентировочны, но не стоит забывать о дополнительных затратах на монтаж и дополнительные элементы энергоэффективной системы.

Еще немного цифр. Согласно данным сайта greentechmedia.com система Тесла будет генерировать порядка 9000 кВт.ч в год (экономию можно посчитать самостоятельно). Также портал ссылается на недостаточное количество профессиональных установщиков, что повлечет за собой высокие затраты на первоначальный монтаж и настройку оборудования. Учитывая все факторы, цена такой высокотехнологичной кровли будет находится в диапазоне от $ 33000 до $ 37000 за все те же 200 кв.м.

Солнечные батареи на крыше

Все более актуальными становятся источники альтернативного получения электроэнергии. Когда-то получение солнечной энергии казалось фантастичным, теперь же такие батареи широко применяют как в космонавтике, так и при строительстве частных домов.

На фото показаны солнечные батареи, размещенные на крыше

Наиболее масштабной стала установка солнечных батарей там, где солнечных дней в году довольно много. На территории нашей страны использование такого вида источника энергии стало набирать обороты не меньше, чем в странах Европы, откуда и началось освоение энергии солнца.О том, какие виды композитной черепицы существуют, читайте на этой странице.

Читать еще:  Крыша из алюминия

Основу солнечной батареи составляют:

  • Фотогенератор полупроводникового типа, преобразующий энергию солнца в ток;
  • Инвектор, по средствам которого, ток будет переобразован в переменный. Именно такой ток используется для электроприборов;
  • Контроллер, необходимый, чтобы следить за нормализацией заряда для работы батареи.

Конструкция данного устройства достаточно проста, однако обладает большим рядом преимуществ:

  • Источник энергии является бесплатным и неиссякаемым (зависит от количества солнечных лучей);
  • Не несут вред для окружающей среды;
  • Обслуживание включает в себя только очистку панелей батареи от скопившейся пыли;
  • Получать электроэнергию можно в тех местах, где нет централизованных сетей;
  • Возможность комбинирования работы солнечных батарей и иного электрооборудования.

Как и у любых других приборов, у солнечных батарей есть и свои минусы:

  1. Достаточно высокая цена на оборудование;
  2. Коэффициент полезного действия не очень высок;
  3. Существует прямая зависимость от солнечных лучей.

При оборудовании солнечными батареями южного склона крыши, выработка может достигать 300 киловатт (за месяц). О технологии монтажа сэндвич-панелей читайте на этой странице.

Солнечные батареи на крышу частного дома

Существует 2 варианта установки:

  1. Переделка крыши;
  2. Замена части покрытия на фотоэлементы (такие части напоминают черепицу).

Довольно большое количество людей считают, что такая конструкция на крыше частного дома – слишком громоздкая, которая, кроме того, должна быть сложной в установке. Однако это не правда.

Существует и достаточно широко используется такой вид солнечных батарей, которые после монтажа выглядят в точности как черепица. Данный вид изделий почти в 2 раза дешевле солнечных батарей стандартного типа, а их эффективность выше почти на 10%.

На этом изображении солнечные батареи заменяют кровлю крыши

Суть состоит в том, что фотоэлемент встраиваются в специальную форму и монтируются на кровле. В конечном итоге проведение кровельных работ по такой технологии практически не отличается от стандартных.

К преимуществам можно отнести:

  • Экономия средств до 50%;
  • Внешний вид кровли не меняется.

В России также уже достаточно успешно изготавливаются приборы с применением данной технологии. Все будет зависеть от индивидуальных потребностей хозяев домовладения. При выборе солнечных батарей экономить не стоит, так как даже дорогостоящие приборы с учетом передовых технологий, окупаются достаточно быстро.

Не стоит переживать о том, что может не хватить солнечного света для выработки энергии. Солнечные батареи для частного дома достаточно хорошо зарекомендовали себя и в пасмурную погоду. Однако ведущим направлением для установки является южная сторона крыши.

Бывают случаи, когда сама конструкция здания не позволит сориентировать батареи в правильном направлении. Не стоит переживать. Необходимо лишь установить ряд дополнительных элементов крепежа. Читайте о существующих материалах для утепления чердачного помещения здесь: http://fineroofs.com/uteplenie-kryshi/materialy-dlya-utepleniya-cherdachnogo-perekrytiya.html.

Прекрасной альтернативой и, в некотором роде заменой стационарным приборам послужит солнечная батарея. Устройство такой батареи состоит из солнечных ячеек, изготовленных из специальных твердотельных устройств и преобразующих солнечную энергию в электричество.

Ни изображении представлена схема устройства солнечной батареи

Работа батарей такого типа заключается в следующем:

  • Фотоны, ударяясь о поверхность, поглощаются при помощи рабочего материала (кремния);
  • После чего те же самые фотоны сталкиваются с атомами вещества, тем самым выбивая родные электроны. Возникает разность потенциалов, свободные электроны начинают активное движение чтобы погасить эту разность и возникает электрический ток;
  • Полученный ток преобразуется в постоянный, который отдается потребителю либо аккумулятору.

Чтобы получать электрический ток для частного домовладения, должна быть установлена солнечная батарея. Монтаж на кровлю не принесет хлопот, так как достаточно прост. Для установки солнечных батарей может быть использована как сама кровля, так и специализированные каркасы:

  1. При монтаже на кровлю угол наклона батарей будет фиксированным, что может быть не всегда удобно в процессе дальнейшей эксплуатации. Это относится к тем моментам, когда погода становится пасмурной и солнечная активность снижается. Либо необходимо будет устанавливать фотоэлементы, которые не зависят от того, насколько интенсивным будет солнечный свет;
  2. Для установки при помощи каркасов угол наклона может регулироваться от 15 до 60 градусов на разном количестве модулей. Таким способом солнечные батареи могут быть установлены на любой кровле и кровельном покрытии, начиная от металлической, заканчивая мягкой черепицей.

К положительным моментам применения каркасных систем относятся:

  • Быстрая и довольно простая установка;
  • Минимальные трудозатраты;
  • Срок полезного использования достигает 25 лет;
  • Могут быть установлены не только на кровле любого типа, но и даже на земле;
  • Высококачественные системы.

Стоимость солнечных батарей на крышу

Конечно, покупка солнечных батарей обойдется «в копеечку». Данный вид кровельного оборудования может напугать солидной стоимостью, однако не стоит забывать о том, что вложения окупятся довольно скоро, а это значит, что в итоге получение электроэнергии будет бесплатным.

Чтобы окончательно разобраться в целесообразности покупки такого товара, нужно просто сравнить цены стационарной сети и солнечной батареи:

  1. Чтобы подключить дом к стационарной сети необходимо будет заплатить примерно 15 500 рублей за один киловатт, что, в конечном итоге даст сумму в 300 000 (при том, что рассматриваемая мощность составляет 20 кВт). Кроме того, владельцу придется исполнить ряд специальных требований, таких как установка трансформатора;
  2. Размер солнечной батареи — 65х100 см. Стоит такая батарея порядка 12 000 рублей. Для обеспечения дома электричеством понадобится в среднем от восьми до десяти модулей. Необходимо учесть, что для обеспечения мощности в 20 кВт достаточно будет батареи в 8-9 киловатт.

Стоит задуматься – заплатить один раз и потреблять электроэнергию бесплатно, либо платить небольшими суммами постоянно, что в конечном итоге выльется в более крупные затраты.

Видео

На видео ниже показан процесс монтажа солнечной батарей на крыше.

Использование солнечной энергии – относительно новое изобретение человечества, в достаточной степени зарекомендовавшее себя в разных странах и широко используемое как для частных домовладений, так и в строительстве многоэтажек. Использование солнечных батарей – единовременная покупка оборудования и получение неиссякаемого источника электроэнергии на долгие годы, который, к тому же будет поставлять эту энергию бесплатно. Читайте про особенности крепления металлочерепицы и правильный расчет крепежа.

Солнечные батареи (панели)

Определение

Солнечные батареи (панели) являются основой солнечной электростанции. Это устройство преобразует солнечный свет в электрическую энергию. Солнечная батарея представляет собой пакет, состоящий из защитного стекла, ламинирующей пленки, фотоэлектрических преобразователей (собственно, и вырабатывающих электрическую энергию), задней защитной подложки и алюминиевой рамки обеспечивающей жесткость конструкции. Правильная солнечная панель работоспособна на протяжении 25 лет, что гарантируется производителем. Если такой гарантии у производителя нет, то существует большая опасность в том, что компоненты, из которых собраны солнечные панели не выдерживают всего срока службы панели. Что это означает? Панель начинает расслаиваться, проникает вода к контактам, мутнеет ламинирующая пленка, отшелушивается задняя поверхность, что приводит к утечкам электричества и катастрофическим падениям мощности. Наши панели защищены гарантией производителя.

Конечно, для полноценной работы станции также необходимо и другое оборудование (инвертор, аккумулятор), но именно с батарей, их производительности и качества работы все начинается. Более подробное определение можно прочитать на сайте Википедии.

Солнечные панели различают:

    • 1) По размерам. Самые маленькие панели используют для подзарядки мобильных телефонов. Самые большие устанавливаются на предприятиях. Для частных домов обычно берут панели прямоугольной формы стандартного размера. Например, размер 1640 мм на 992 мм хорошо подходит, так как именно такие панели легко установить как на крыше дома, так и на стенах, и на балконе.
  • 2) По типу ячеек (монокристаллические, поликристаллические). Подробно о монокристаллических ячейках здесь. Существуют так же аморфные панели и HIT технологии производства панелей, но основа рынка — это солнечные элементы сделанные на основе моно и поликремния.
  • 3) По мощности – это самый главный показатель, от которого зависит эффективность батареи, а именно сколько энергии она может вырабатывать. Мощность батареи может начинаться от 12 Вт. Такие панели стоят дешево (от 1 500 – 2 500 руб.), но для обеспечения частного дома электроэнергией они абсолютно не подходят. Мы продаем высокомощные батареи – 310 Вт. Это как раз то, что нужно для частной солнечной электростанции.

Как выбрать для частного дома

  • Определится сколько электричества вам необходимо для обеспечения энергией всего здания. Для этого можно воспользоваться калькулятором на нашем сайте. Введите в таблицу какие приборы должны работать в доме и по сколько часов в день. Вы получите приблизительный расчет количества энергии, которая вам необходима и сколько оборудования нужно купить, а также стоимость комплекта. При расчетах необходимо учитывать, что в зимнее и летнее время эффективность солнечной электростанции разная. В связи с этим наш калькулятор показывает сколько энергии потребуется летом, а сколько зимой.
  • Сделать проект солнечной электростанции (самостоятельно или заказать в специализированной компании). Проект будет нести в себе следующую информацию: где будет располагаться станция, какова будет ее конструкция, компоненты станции с расчетом их мощности.
  • Заказать оборудование.
  • Установить (самостоятельно или воспользовавшись услугами той же компании, которая делала проект).
  • Получать энергию, использовать ее, а излишки перепродавать.

Характеристики нашей продукции

  • Наиболее важная характеристика солнечных батарей для частного дома – это их срок эксплуатации – 25 лет. Чтобы станция сама себя окупила, и вы стали получать бесплатную энергию станция должна проработать долго. Как правило срок окупаемости несколько лет (в зависимости от региона). Поэтому нет резона покупать панели, производители которых не дают четких эксплуатационных характеристик. Если панель прослужит 1 год, а потом сломается, смысла в ее установке вообще нет.
  • Очень важна и мощность панелей – 310 ватт.
  • Для регионов, где зимой бывает снег также важно из какого материала сделан сам корпус. У наших батарей корпус сделан из алюминия, который покрыт специальным слоем, защищающим от ржавчины, коррозии и прочего.
  • Габариты одной батареи: 1640 х 992 х 35 мм (одной ячейки — 156,75 х 156,75 мм).
  • Количество ячеек – 60 шт.
  • Тип ячейки монокристалл.
  • Цена одной солнечной батареи 10 500 руб.

Наши сертификаты

На всю продукцию и батареи, и инверторы у нас есть необходимые сертификаты, которые можно посмотреть в разделе документы. На солнечные батареи гарантийный срок 12 лет, срок эксплуатации 25 лет. На солнечные инверторы гарантия 5 лет.

Как заказать

Вы можете связаться с нами любым удобным для вас способом: по многоканальному телефону 8800-500-06-12, воспользовавшись он-лайн чатом в правом нижнем углу сайта. Или сделать заказ самостоятельно на сайте, добавив товар в корзину и следуя инструкции.

Как выбрать солнечную электростанцию.

Солнечная электростанция – это инженерная система. И как всякая инженерная система она состоит из компонентов, которые должны четко и согласованно работать друг с другом. В противном случае эффективность работы будет очень низкой. Подбор устройств, составляющих солнечную электростанцию, производят на основании расчетов.

Рассмотрим три основных типа солнечных электростанций, которые подходят как для промышленных предприятий, так и для дома.

  • Сетевая солнечная электростанция. Предназначена для экономии затрат на электричество. Работает только когда в доме есть электричество от других поставщиков. Начинает работать только тогда, когда освещается солнцем. Подключается внутри дома (производственного объекта) до электросчетчика сети и направляет все выработанное электричество на нужды дома или производственного объекта. Такая станция снижает расход электричества от сети, замещая его дешевым электричеством от солнца. Гарантийный срок службы 25 лет. Более подробно читать здесь. Подсчитать эффективность солнечной электростанции можно здесь (калькулятор номер 2).
  • Автономная солнечная электростанция. Предназначена для снабжения дома либо производственного объекта электричеством в небольших объемах. Выработанное солнечными модулями электричество заряжает аккумуляторы, и они, в свою очередь, питают дом электрической энергией. Срок службы зависит от типа используемых аккумуляторов. Рассчитать нужное количество компонентов электростанции вы можете здесь (калькулятор номер 1). Более подробная информация об автономных солнечных электростанциях здесь.
  • Гибридная солнечная электростанция. Объединяет сетевую и автономную станции. Срок службы зависит от типа используемых аккумуляторов.

Солнечная электростанция использует для своей работы

  • Солнечные модули. Как правильно выбрать солнечные модули можно прочитать здесь.
  • Инверторы. Что это такое и как их подобрать прочтите в статье типы сетевых инверторов.
  • Контроллеры. Зачем они нужны и как их выбирать прочтите здесь (статья готовится).
  • Аккумуляторы. Информация об аккумуляторах здесь.

Мы представили готовые решения солнечных электростанций здесь (каталог солнечные электростанции). Маленькое замечание. Пользователь помни, что от двух аккумуляторов и трех солнечных панелей Вам не запитать Ваш дом на целый день. Чудес не бывает. Как известно, энергия ниоткуда взяться не может. Поэтому рассчитайте Ваше потребление электроэнергии здесь (калькулятор номер 1).

Солнечная энергия — это

Экономия на электричестве Использование солнечной энергии позволит сэкономить вам немалые средства

Долгий срок службы При правленой установке и надлежащей эксплуатации срок службы оборудования 25 лет

Полная автономность С помощью солнечной электростанции Вы сможете обеспечить себя электроэнергией в любом месте

Забота об экологии Традиционная энергетика один из источников неблагоприятного воздействия на окружающую среду

Сетевая солнечная электростанция

Автономная солнечная электростанция

Варианты установки солнечных батарей

Установка солнечных батарей возможна в нескольких местах:

1. Крыша дома любой конфигурации, кроме скатных крыш, имеющих наклон более 40 градусов.

2. Стены дома. Они по умолчания вертикальные (90 градусов к плоскости земли).

3. Поверхность земли либо невысокие хозяйственные постройки с плоской крышей.

Рассмотрим первый из этих вариантов, и сразу решим – какие плюсы, и какие минусы у него есть, и что учесть при монтаже для варианта «крыша».

Чтобы правильно установить солнечную батарею на стены дома – читайте другую статью на сайте.

Вариант с поверхностью земли и вариант с установкой на плоскую крышу невысокого строения пока не рассматриваем, так как снежный покров на значительной территории России сведет на нет все усилия по установке. А чтобы установка работала, придется нанимать отдельного дворника со снеговой лопатой и метлой.

Разновидности солнечных батарей на крышу частного дома ↑

Сегодня более известны модули, в основе которых лежат свойства кремниевых полупроводников.

    Наиболее востребованы устройства, работающие на основе поликристаллического элемента. В них наилучшим образом соотносятся количество вырабатываемой электроэнергии и их стоимость. Монтаж подобных систем достаточно прост и не требует особых навыков. Внешне их отличает синяя окраска и кристаллическая структура составляющих элементов. Монокристаллические панели эффективнее поликристаллических . Однако, при этом нельзя не учитывать важный факт: цена установки солнечных батарей на крыше в этом случае существенно выше. Заполняющие элементы модулей имеют многоугольную форму. Солнечные батареи на крышу, содержащие аморфный кремний, наименее эффективный вариант, хотя это особо не отражается на востребованности изделий. Это объясняется дешевизной выработанной энергии.

Отметим еще две разновидности гелиомодулей.

    Гелиосистема из теллурида кадмия маломощные. Их изготавливают по пленочной технологии: сотни тысяч микрометров полупроводников тончайшим слоем наносятся на пленку. Еще один тип панелей – гибкие CIGS-батареи, которые эффективны, нежели модули предыдущего вида.

Гибкие солнечные батареи и жесткие конструкции – разница в технологиях и характеристиках

В сфере солнечных панелей наметилась жесткая конкуренция между:

  • С одной стороны – традиционными поликристаллическими и монокристаллическими батареями в исполнении на жесткой раме;
  • С другой – гибкими панелями на базе аморфного кремния, полиморфными и полимерными солнечными элементами.

У каждой из групп есть собственные достоинства и недостатки.

Жесткие моно- и поликристаллические кремниевые батареи с 30% и 53% рынка соответственно, пока, безусловно, лидируют. Для такого положения дел есть веские основания:

Именно по этой причине спрос на моно-/поликристаллические солнечные батареи продолжает расти, заинтересованность в них частных покупателей уже практически достигла уровня покупок предприятиями.

Взрывной рост этого спроса сдерживают несколько факторов:

Свои особенности есть и у каждой из разновидностей гибких панелей.

Какой мощности взять солнечную батарею?

Здесь также все зависит от потребностей пользователя. Для автономного снабжения электроэнергией целого дома нет смысла брать меньше 1000 Вт. А если нужно запитать систему отопления на даче, теоретически нужен комплект мощностью до 10 кВт. Однако стоит помнить, что такая солнечная панель будет стоить немалых денег. Только одни солнечные модули (даже самые недорогие без контроллера, инвертора и других комплектующих) мощностью 10 кВт будут стоить не менее 300 000 рублей. Поэтому такие батареи можно рассматривать как дополнительный источник энергии, но не основной.

Если вам нужна солнечная батарея для дачи, чтоб работал холодильник и телевизор, тогда хватит панели мощностью 500 Вт. Например, можно взять два солнечных поликристаллических модуля One-Sun 250P, которые обойдутся вам всего в 16 500 рублей.

Если же вы никогда не пользовались солнечными батареями, то рекомендуем купить небольшую складную панель небольшой мощности для телефона или планшета.

Солнечные батареи для частного дома: принцип работы и правила выбора

Солнечные батареи для частного дома считаются эффективным источником электроэнергии при подходящих условиях. Естественно, возникает ряд вопросов, но главным из их для домовладельцев является один – какие выбрать солнечные батареи на крышу частного дома, чтобы они действительно приносили пользу в хозяйстве, обеспечивали освещение, горячую воду и обогрев дома.

Принцип работы

Рассмотрим полупроводники с разным сопротивлением, которые находятся в контакте. Если воздействовать на них потоком света, то в полупроводниках начинают высвобождаться свободные электроны, причем их количества достаточно для получения электрического тока. Это известный принцип работы фотоэлемента. Десятки таких элементов в совокупности образуют фотоэлектрический модуль или панель. В зависимости от требований, которым он должен удовлетворять, элементы соединяют в параллельную или последовательную цепь. От требований зависит также площадь модуля : она может исчисляться и парой квадратных метров, и парой квадратных сантиметров.

Солнечные батареи для частного дома используют полупроводники с содержанием кремния. Характеристики фотоэлектрического коллектора зависят от того, в каком виде представлен этот химический элемент. Различают модули следующих типов:

  • Тонкопленочные. Батареи из аморфного кремния представляют собой натянутые пленки. Они очень удобны в использовании, не боятся пыли и неблагоприятных условий. Правда, в облачную погоду их КПД понижается примерно на 20%. Модули этого типа относительно недорогие, однако, для их монтажа необходима большая площадь.
  • Монокристаллические. Батареи компонуют из индивидуальных ячеек. Они нашли широкое применение в судоходстве, поскольку максимально защищены от воздействия влаги слоем силикона. Их также используют на кровле, однако, следует помнить, что эти модули малоэффективны при рассеянном свете. Батареи отличаются компактными размерами, относительно небольшим весом, простотой монтажа.
  • Поликристаллические. В отличие от ячеек монокристаллического модуля, кристаллы здесь разнонаправлены. Поэтому менее зависимы от прямого освещения. Эти панели синего цвета, хоть и ненамного, но дешевле монокристаллических. После их установки не только обеспечивается освещение частного дома от солнечных батарей, но в ряде случаев и улиц.

Какие выбрать панели

Прежде всего необходимо определиться с типом панелей.

    • Для небольших площадей больше подойдут монокристаллические модули. Во-первых, у них самый высокий КПД, во-вторых, при одинаковой мощности с поликристаллическими они занимают значительно меньше места.

Солнечный модуль из монокристаллического кремния достаточно просто узнать по черным псевдоквадратам, из которых он состоит.

  • Для установки на больших площадях предпочтение нужно отдать поликристаллическим панелям, поскольку купить их можно за меньшую стоимость и, благодаря разной ориентации кристаллов кремния, их работа в пасмурную погоду более эффективна. Внешне они представляют собой правильные квадраты запоминающегося оттенка синего цвета.
  • Для нетрадиционных крыш, к примеру, изогнутых или поликарбонатных рекомендованы тонкопленочные гибкие варианты. Для установки модулей не нужны дополнительные металлоконструкции, их просто клеят на поверхность. К тому же подобные системы очень эффективны в условиях рассеянного света. Если вы живете в регионе, где солнечная погода – большая редкость, специалисты рекомендуют именно эти батареи.
  • Сегодня строительный рынок предлагает инновационные солнечные батареи, которые работают на основе микроморфного кремния. Благодаря расширению рабочей части спектра, суммарная выработка за год превышает результаты классических вариантов. Кроме того, к ним не предъявляется особых требований при установке, касающихся угла наклона и размещению относительно сторон света. И, наконец, они более доступны по стоимости, поскольку технология производства предполагает использование меньшего количества кремния.

Сколько стоят солнечные батареи для частного дома

В таблице приведены усредненные цены на солнечные модули для домов и дач в порядке возрастания.

Сколько нужно

Определимся с мощностью модуля. Для начала любым доступным способом необходимо посчитать, сколько электроэнергии в среднем потребляется в вашем доме. Для этих целей вполне подойдут счета за электроэнергию. Далее, нужно определить, какую часть этого количества вы собираетесь скомпенсировать за счет альтернативного источника энергии.

Предположим среднемесячный расход составляет 300 киловатт-час, это 10 киловатт-час в день или 3600 – в час. В солнечный летний день батарея способна вырабатывать номинальную мощность в течение шести часов в сутки: если это модуль в 250 Вт, то его суточная мощность составляет 1500 ватт-час, конечно, при условии солнечной погоды. Тогда при установке 3 кВт модулей, то есть 12 штук по 250 ватт, можно полностью компенсировать расход.

Автономное электроснабжение частного дома на солнечных батареях зависит от ряда факторов. Помимо их количества на производимую мощность существенное влияние оказывает интенсивность солнечных лучей и угол их падения. Иначе говоря, производительность панели определяется местом ее расположения, географической широтой, временем года и суток.

Отзывы домовладельцев в регионах, где много солнца даже зимой, подтверждают, что благодаря альтернативному источнику, они значительно меньше потребляют энергию из городской электросети.

Как установить своими руками

Прежде всего нужно определиться с местом размещения установки. От этого зависит эффективность работы батареи, их КПД.

Оптимальным считается южный скат крыши. Как правило, установленный элемент и направление луча должны составлять 40-60°, хотя более предпочтительным является вариант, допускающий регулировку.

Рекомендации по установке

  • Между модулем и крышей необходимо оставлять вентзазор. Он необходим для рассеивания избыточного тепла с нижней стороны устройства.
  • Крепеж выполняют либо при помощи прижимных фиксаторов, либо болтов, для которых на нижнем крае рамы предусмотрены отверстия. Крепежные элементы должны иметь антикоррозийное покрытие.

Корпус конструкции категорически нельзя сверлить или дорабатывать другим способом. Любая подобная «самодеятельность» чревата прекращением гарантии.

  • Солнечную панель подключают согласно инструкции производителя, не нарушая правил электробезопасности. Для монтажа используют одножильные провода из меди с минимальным сечением в 4 кв. мм. Если провода неустойчивы к УФ-излучению, то их необходимо прятать в гофр для наружных работ.
  • Для подключения используют специальные коннекторы МС4. На устройствах имеются все необходимые разъемы. Перед его включением систему проверяют на соответствие данным, указанным в паспорте.

Если напряжение при холостом ходе системы не соответствует указаниям в паспорте, значит установка выполнена неверно.

И еще одно замечание: максимальный ампераж и напряжение гарнитуры батарей не должен быть больше параметров дополнительных электроприборов: контроллера и преобразователя.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
