Профиль шляпный пш 28 из оцинкованной стали

Шляпный профиль

Крепежный шляпный профиль (КПШ) используется в каркасном строительстве для создания металлической обрешетки навесного вентилируемого фасада или кровли. Производится из оцинковки или нержавеющей стали. Такие конструкции пришли на смену деревянному каркасу и обладают огромным запасом прочности и долговечности.

Сегодня наиболее востребован шляпный профиль оцинкованный, изготавливаемый из листового металла в толщинах 0.9 и 1.2 мм. На производстве можно заказать порошковую окраску профиля ПШ в любой цвет.

Каким он может быть

Конечно, профиль выпускается в большом ассортименте. Причем материалы могут существенно различаться по ряду признаков. В первую очередь это:

материал (может изготавливаться как из окрашенной, так и из оцинкованной стали).

Вообще же для изготовления шляпного профиля чаще всего используется углеродистая холоднокатаная рулонная сталь. Она может иметь марку С275 или более высокую, что обеспечивает высокую прочность и долговечность. При производстве используется холодная формовка с использованием специальных станков.

Длина может значительно различаться – от 0,5 до 12 метров, благодаря чему для каждого конкретного объекта можно подобрать идеально подходящий материал.

Кроме того, существенно различается глубина профиля – от 20 до 61 мм. Об этом показателе материала можно судить по соответствующей маркировке – ПШ 20, ПШ 45 и так далее. Разумеется, для каждого находится подходящая сфера применения. К примеру, ПШ 28 часто используют при изготовлении обрешетки для крыш и стен, если стропильные формы имеют шаг не более 1.2 метра. А вот если шаг увеличивается до 4.5 метра, то здесь лучше подойдет более дорогой, но и надежный ПШ 61.

Некоторые виды профиля имеют специальные отверстия, благодаря которым создается вентиляционный зазор. Такое конструктивное решение позволяет не использовать контробрешетку, что существенно упрощает процедуру строительства.

Технология изготовления

Хотя ЛСТК получили широкое распространение сравнительно недавно, сегодня десятки компаний занимаются изготовлением соответствующего профиля. Разумеется, технология производства шляпного ПШ проработана до мелочей, чтобы сократить время производства, при этом максимально повышая качество и срок службы материала.

Для изготовления берется полоса стали. Пластичность материала позволяет сформировать профиль нужного сечения. Уже после этого он подвергается горячей прокатке и оцинковке. После этого профиль приобретает окончательную форму и набирает значительную прочность.

Исходя из плотности изначального материала специалисты выбирают наиболее подходящий способ оцинковки – холодную или горячую. В некоторых случаях также используется дополнительный этап обработки – нанесение порошкового красителя. Благодаря этому существенно повышается термостойкость готового шляпного ПШ. Конечно, из-за этого стоимость возрастает, но в некоторых случаях именно высокая термостойкость является важным требованием, предъявляемым строителями к материалу.

Как выбрать подходящий профиль

Приступая к строительству, очень важно правильно провести расчеты и подобрать подходящий материал. Покупая слишком прочный, можно существенно увеличить затраты. Но гораздо опаснее приобрести недостаточно прочный – из-за этого при малейших нагрузках или даже во время строительства конструкция может просто не выдержать, и рухнет, нанося серьезные травмы людям, находящимся поблизости.

От чего же зависит выбор подходящего профиля и что нужно учитывать при этом?

  1. Длину ПШ следует выбирать, исходя из размеров здания.
  2. Его толщина зависит от того, какой вес имеет кровля, а также от длины пролетов. Разумеется, при увеличении веса кровельных конструкций необходимо увеличивать и толщину профиля, чтобы он выдержал нагрузки – постоянные и временные (ветровые, снежные и прочие).
  3. Высоту необходимо выбирать, учитывая нагрузки на кровлю. При увеличении нагрузок желательно выбирать профиль большей высоты – длинные ребра жесткости способны выдержать значительное давление и проработать в таких условиях многие годы, не теряя изначальных свойств.

Конечно, чтобы выбрать оптимальный профиль, необходимо провести соответствующие расчеты, используя не только табличные данные, но и специализированные программы, формулы. Поэтому данная работа должна выполняться экспертами, обладающими соответствующими навыками.

Основные достоинства ПШ

На протяжении многих лет обрешетка в жилых и других помещениях изготавливалась обычно из деревянного бруса разного сечения. Но в последние годы его уверенно вытесняет шляпный ПШ. В чем причина такой популярности? Перечислим главные достоинства, которые в глазах специалистов делают этот материал более привлекательным, чем древесину:

  1. Значительная прочность – существенно превосходящая по данному показателю древесину.
  2. Малый вес – примерно на 30-50% меньше, чем у бруса из дерева. Например, погонный метр ПШ 40 имеет массу 1.25 кг. По прочности ему соответствует деревянный брус сечением 50х50 мм, но весит он значительно больше – 2.16 кг на один метр. Разумеется, общий вес металлической обрешетки на любых зданиях значительно сокращается, что позволяет снизить расходы на устройство несущих конструкций.
  3. Высокая стойкость перед внешними негативными условиями. Древесина может быть повреждена грызунами и огнем, а повышенная влажность нередко становится причиной появления плесени и даже гниения. Профиль не боится всех этих факторов – не представляет интереса для насекомых и грызунов, не горит и не деформируется даже при высоких температурах, а благодаря цинковому покрытию легко противостоит повышенной влажности.
  4. Отсутствие усадки. Древесина в процессе высыхания может существенно изменить форму, из-за чего после строительства здание нельзя эксплуатировать несколько месяцев. Металлический профиль не дает усадки, что позволяет начать эксплуатацию сразу после окончания строительства.
  5. Возможность строительства при любой температуре и влажности, даже при атмосферных осадках.
  6. Минимальное количество отходов и простота подгонки.

Это не полный перечень важных достоинств, но вполне достаточный для того, чтобы даже не специалист понял – шляпный ПШ может стать удачным выбором для многих строительных объектов.

Что мы предлагаем

Наша компания не первый год известна на рынке услуг и строительных материалов. Собственное производство позволяет производить необходимый профиль высокого качества и при необходимости использовать его на строительных объектах. К тому же, благодаря ему существенно понижается стоимость всех услуг – у нас есть возможность использовать собственную продукцию, а не приобретенную у перекупщиков.

За годы существования компании мы выполнили десятки заданий – от стандартных до самых сложных. Высокий профессионализм, первоклассный сервис, качественные материалы и разумные цены – вот те главные достоинства, которые ценят наши постоянные клиенты.

Для связи с нами позвоните по телефону или оставьте контакты – наш менеджер свяжется с Вами!

Разновидности

Думая над тем, что подойдет для забора, а какой ПШ лучше взять для кровли, нужно изучить их разновидности.

Если учитывать материал изготовления, то тут есть 2 варианта:

  • на основе оцинкованной стали;
  • из окрашенных обработанных сплавов.

Но все же основная классификация омега-профилей учитывает высоту профиля. Последняя измеряется в миллиметрах.

Отсюда получается сразу несколько разновидностей:

  • ПШ 25 . Рассчитан на средние нагрузки, достаточно прочный и долговечный. Соединение с использованием сварочного аппарата не требует. Подходит для самых простых задач типа обустройства заборов;
  • ПШ 28 . Рекомендуется использовать в строительстве конструкций, которые обладают многочисленными углами;
  • ПШ 40 . Самый универсальный профиль, который подходит для самых разнообразных задач. Потому его используют чаще остальных;
  • Омега-профиль 45 . Компактный, легкий в сборке и эксплуатации, с отличными свойствами. Хорошо подойдет для организации кровли, чтобы скрепиться с черепицей, рубероидом, настилом. Способен выдержать серьезные температурные нагрузки и перепады. Не боится коррозии;
  • ПШ 50 . Актуален для вентфасада и легкой кровли. Именно здесь получил наибольшее распространение. Сварка при сборке не нужна. Может выдержать большие весовые нагрузки;
  • Профиль 60 . Очень надежный, безопасный, устойчивый к воздействию коррозии, обладает повышенной пожаробезопасностью. Подходит для несущей обрешетки;
  • ПШ 61 . Долговечный, максимально прочный и надежный. Область применения та же, что и у предыдущего варианта.

Ассортимент довольно внушительный.

Остается лишь определить фронт работ, и подобрать под него соответствующий шляпный профиль.

Вертикальный П-образный профиль, используется в качестве вертикальной направляющей и крепится к горизонтальному профилю с помощью заклепок.

Читать еще:  Обработка земли в теплице из поликарбоната осенью

Блоки по 360 или 480 погонных метров

  • Описание
  • Преимущества
  • Характеристики
  • Доставка

Профиль вертикальный основной – один из элементов подконструкции для крепления облицовки при монтаже вентилируемых фасадов. Вертикальный П-образный профиль часто называют «шляпным» профилем, поскольку его сечение напоминает этот головной убор. Используется в качестве вертикальной направляющей и крепится к горизонтальному профилю с помощью заклепок. Материал изготовления — оцинкованная сталь, толщиной от 0,9 до 1,5 мм.

Шляпный профиль рассчитан на длительный срок эксплуатации. Шляпный профиль соответствует требованиям российских и международных стандартов качества. Продукция может быть отгружена со склада в Москве и доставлена в города Московской области и другие регионы России и стран СНГ.

Преимущества шляпного профиля Primet:

  • доступная цена при отличном качестве
  • оцинкованная сталь – экологически чистый и безопасный материал, обладающий антикоррозийными свойствами
  • профиль вертикальный основной универсален, подходит для крепления всех видов облицовочных материалов
  • срок службы – до 50 лет

ПараметрВеличина
толщина (мм)0.9-1.5
длина (мм)3000
сталь (мм)HDGI;

Доставка товара «Шляпный профиль»

Доставка товара «Шляпный профиль» по России

Мы доставим оптовым покупателям Шляпный профиль в города: Аксай, Александров, Аркадак, Армавир, Астрахань, Барнаул, Белгород, Бийск, Биробиджан, Брянск, Великий Новгород, Владикавказ, Владимир, Вологда, Воронеж, Волгоград, Всеволожск, Гатчина, Геленджик, Горно-Алтайск, Донецк, Евпатория, Екатеринбург, Ижевск, Искитим, Иваново, Йошкар-Ола, Калининград, Казань, Калуга, Кемерово, Кимры, Киров, Кисловодск, Ковров, Коломна, Копейск, Краснодар, Красноярск, Крым, Кумертау, Курган, Курск, Ленск, Липецк, Ломоносов, Москва, Магнитогорск, Махачкала, Миллерово, Минеральные Воды, Муром, Набережные Челны, Находка, Невинномысск, Нижний Новгород, Новороссийск, Новосибирск, Октябрьский, Омск, Оренбург, Орел, Орловский, Орск, Павлово, Пенза, Пермь, Петрозаводск, Приморско-Ахтарск, Псков, Пушкин, Пятигорск, Ростов-на-Дону, Рязань, Санкт-Петербург, Самара, Саранск, Саратов, Севастополь, Серов, Симферополь, Смоленск, Ставрополь, Старый Оскол, Судак, Сысерть, Тамбов, Тверь, Томск, Туймазы, Тула, Тюмень, Ульяновск, Уфа, Хабаровск, Чебоксары, Челябинск, Шахты, Шадринск, Энгельс, Южно-Сахалинск, Якутск, Ялта

Доставка товара «Шляпный профиль» по Москве и Московской области

Мы быстро доставим покупателям «Шляпный профиль» в любой район Москвы и города Московской области: Апрелевка, Балашиха, Бронницы, Верея, Видное, Волоколамск, Воскресенск, Высоковск, Голицыно, Дедовск, Дзержинский, Дмитров, Долгопрудный, Домодедово, Дрезна, Дубна, Егорьевск, Железнодорожный, Жуковский, Зарайск, Звенигород, Ивантеевка, Истра, Кашира, Климовск, Клин, Коломна, Королёв, Котельники, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Кубинка, Куровское, Ликино-Дулёво, Лобня, Лосино-Петровский, Луховицы, Лыткарино, Люберцы, Можайск, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Ожерелье, Озёры, Орехово-Зуево, Павловский Посад, Пересвет, Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Рошаль, Руза, Сергиев Посад, Серпухов, Солнечногорск, Старая Купавна, Ступино, Талдом, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Шатура, Щёлково, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома

Самовывоз товара «Шляпный профиль» в Москве

Для удобства наших клиентов в Москве работает большой склад.
Склад расположен по адресу: г. Москва, Ступинский пр. 1, помещение 4, к. 1

Нестандартный профиль

В отличие от профилей стандартных типоразмеров и ширины, нестандартный профиль может достигать различных размеров в зависимости от цели использования изделия. Современное гибочное оборудование позволяет изготовителям металлических конструкций создавать нестандартные изделия из холоднокатаной оцинкованной стали толщиной от 1 до 3 мм. В частности, к нестандартным типам профилей могут относиться шляпный профиль, П-профиль ПН, Z-профиль Пz. Нестандартные габариты конструкций позволяют применять их в различных областях промышленности, реализовывая многочисленные задачи в области строительства и возведения нетипичных устройств и сооружений.

Длина нестандартного профиля не более 4 000 мм.

Сечение профиля ПГУ (Уголок)

Диапазон размеров профиля:
А: от 30 до 400 мм
В: от 30 до 400 мм
Т: от 0,7 до 3,0 мм

Пример записи наименования разнополочного уголка:
«Уголок АхВ-Т» или «ПГУ АхВ-Т».

Пример записи наименования равнополочного уголка:
«Уголок А-Т» или «ПГУ А-Т».

Сечение шляпного профиля ПШ

Диапазон размеров профиля:
А: от 40 до 100 мм
В: от 20 до 100 мм
С: от 15 до 50 мм
Т: от 0,7 до 3,0 мм

Пример записи наименования шляпного профиля:
«Профиль шляпный ПШ АхВхС-Т»

В профиле ПШ обязательно условие B ≤ A-5мм

Сечение П-профиля ПН

Диапазон размеров профиля:
А: от 30 до 300 мм
В: от 25 до 300 мм
Т: от 0,7 до 3,0 мм

Пример записи наименования П-профиля ПН:
«П-профиль ПН АхВ-Т».

В профиле ПН обязательное условие B ≤ A-5мм

Сечение П-профиля ПН

Диапазон размеров профиля:
А: от 30 до 150 мм
В: от 20 до 300 мм
C: от 30 до 150 мм
Т: от 0,7 до 3,0 мм

Пример записи наименования профиля Пz:
«Профиль Пz АхВхС-Т»

О компании

Изготавливаем и реализуем широкий спектр продукции из холоднокатанной рулонной стали, в том числе и нестандартные профили по эскизам заказчиков. А также занимаемся изготовлением и монтажем быстровозводимых зданий, ангаров, складов, производственных помещений, мансард жилых и офисных зданий.

Контактная информация

  • +7 (812) 244-24-59
  • mail@angarplus.com Адрес офиса: Санкт-Петербург, шоссе Революции д. 69, лит. А, офис 218, 223 Адрес производства и склада: ЛО, пос. Бугры, Гаражный проезд, д. 1-Б

Информация

  • Производство профиля
  • Производство термопрофиля
  • Строительство
  • Цены
  • Наши проекты
  • Информация
  • Контакты

ЛСТК профиль

  • С-образный профиль ГПС
  • П-образный профиль ГПН
  • Z-образный профиль
  • Омега-профиль ГПО

© «СК» 2018. Все права защищены.

Быстрый заказ

Свяжитесь с нашей службой поддержки клиентов, если у Вас есть какие-либо вопросы.

Свяжитесь с нами

Свяжитесь с нашей службой поддержки клиентов, если у Вас есть какие-либо вопросы.

Свяжитесь с нами

Свяжитесь с нашей службой поддержки клиентов, если у Вас есть какие-либо вопросы.

Свяжитесь с нами

Свяжитесь с нашей службой поддержки клиентов, если у Вас есть какие-либо вопросы.

Соглашение об обработке персональных данных
В целях соблюдения 152-ФЗ
«о защите персональных данных»

Присоединяясь к настоящему Соглашению и оставляя свои данные на Сайте название_сайта (далее – Сайт), путем заполнения полей форм обратной связи Пользователь:

  • подтверждает, что все указанные им данные принадлежат лично ему,
  • подтверждает и признает, что им внимательно в полном объеме прочитано Соглашение и условия обработки его персональных данных, указываемых им в полях форм обратной связи, текст соглашения и условия обработки персональных данных ему понятны;
  • дает согласие на обработку Сайтом предоставляемых в составе информации персональных данных в целях заключения между ним и Сайтом настоящего Соглашения, а также его последующего исполнения;
  • выражает согласие с условиями обработки персональных данных без оговорок и ограничений.

Пользователь дает свое согласие на обработку его персональных данных, а именно совершение действий, предусмотренных п. 3 ч. 1 ст. 3 Федерального закона от 27.07.2006 N 152-ФЗ «О персональных данных», и подтверждает, что, давая такое согласие, он действует свободно, своей волей и в своем интересе. Согласие Пользователя на обработку персональных данных является конкретным, информированным и сознательным.

Настоящее согласие Пользователя признается исполненным в простой письменной форме, на обработку следующих персональных данных: фамилии, имени, отчества; года рождения; места пребывания (город, область); номеров телефонов; адресов электронной почты (E-mail).

Пользователь, предоставляет название_сайта право осуществлять следующие действия (операции) с персональными данными: сбор и накопление; хранение в течение установленных нормативными документами сроков хранения отчетности, но не менее трех лет, с момента даты прекращения пользования услуг Пользователем; уточнение (обновление, изменение); использование; уничтожение; обезличивание; передача по требованию суда, в т.ч., третьим лицам, с соблюдением мер, обеспечивающих защиту персональных данных от несанкционированного доступа.

Указанное согласие действует бессрочно с момента предоставления данных и может быть отозвано Вами путем подачи заявления администрации сайта с указанием данных, определенных ст. 14 Закона «О персональных данных». Отзыв согласия на обработку персональных данных может быть осуществлен путем направления Пользователем соответствующего распоряжения в простой письменной форме на адрес контактной электронной почты указанной на сайте название_сайта.

Сайт не несет ответственности за использование (как правомерное, так и неправомерное) третьими лицами Информации, размещенной Пользователем на Сайте, включая её воспроизведение и распространение, осуществленные всеми возможными способами. Сайт имеет право вносить изменения в настоящее Соглашение. При внесении изменений в актуальной редакции указывается дата последнего обновления. Новая редакция Соглашения вступает в силу с момента ее размещения, если иное не предусмотрено новой редакцией Соглашения. Ссылка на действующую редакцию всегда находится на страницах сайта: название_сайта.ru

К настоящему Соглашению и отношениям между пользователем и Сайтом, возникающим в связи с применением Соглашения подлежит применению право Российской Федерации.»

Размеры П-образного профиля

Стандартные размеры П-профиля: 50х22х20 мм, 65х22х20 мм, 80х22х20 мм, 100х22х20 мм

Толщина металла — 1,2 мм. — это допустимая толщина для облицовки фасадов. Для другого использования профиля возможно применение толщины металла от 0,9 мм. до 1,1 мм. и другие толщины.

Стандартная длина профилей — 3 метра, также мы изготавливаем любую длину по размерам заказчиков — до 6 метров, по индивидуальному заказу.

Применение металлического П-образного профиля

Такой профиль применяется в фасадных системах для облицовки зданий керамогранитом, фиброцементными плитами, асбестоцементными (хризотилцементными) листами, кассетами из композитного алюминия, металлическими кассетами, профлистом и многими другими фасадными материалами.

Профиль П-образный выполнен из проката стального тонколистового холоднокатаного горячеоцинкованного цинкового покрытия с дополнительным полиэфирным покрытием. Также может выполняться из коррозионностойкой стали.

Монтаж вертикального металлического профиля:

  • При вертикально-горизонтальной схеме крепится к горизонтальным профилям с помощью вытяжных заклепок или саморезов.
  • При вертикальной облегченной схеме крепится при помощи вытяжных заклепок или саморезов непосредственно к кронштейну.
  • При схеме крепления в межэтажное перекрытие крепится при помощи вытяжных заклепок или саморезов в полку насадки кронштейна. При этом за счет варьирования длины насадки и перемещения насадки по консоли кронштейна возможна компенсация неровностей ограждающих конструкций.

Устанавливается металлический профиль с шагом ширины плиты облицовки, что позволяет разместить вертикальный шов между панелями по центру вертикального профиля.

Все профили для фасадных систем, металлические кронштейны, кляммеры, направляющие, планки, декоративные элементы из оцинкованной стали и огрунтованные (окрашенные) всегда в наличии на нашем складе в большом количестве.

Цена на П-образный металлический профиль

У нас Вы всегда можете купить любое количество или заказать по специальной цене нужные фасадные элементы. Подробнее узнать информацию по наличию и срокам отгрузки, а также цены на отдельные позиции или запросить полный прайс-лист Вы можете у наших менеджеров по телефонам: +7(495)989-18-04-многоканальный, 8(800)775-03-60.

Пи профиль

  • • Ламинированный ГВЛВ ПВХ
  • • Ламинированный ГКЛ ПВХ
  • • Ламинированный СМЛ ПВХ
  • • Ламинированный СМЛ HPL
  • • СМЛ Стандарт
  • • СМЛ Премиум
  • • СМЛ Эталон

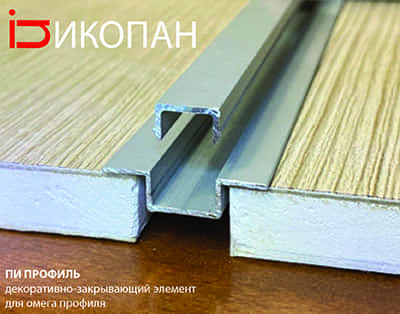

Закрывающий элемент Пи

Пи профиль это — декоративный закрывающий элемент в омега профиль для соединения панелей между собой. Используется в комплекте с омега профилем и имеет аналог широкую крышку.

Пи профиль для СМЛ, ГКЛ / Пи профиль для стеновых панелей

Декоративный монтажный алюминиевый ПИ профиль применяется в комплекте с омега профилем как декоративно-закрывающий элемент. Называемый в простонародии как узкая заглушка. Имеет аналог широкую крышку, но ПИ профиль дешевле аналогов. ПИ профиль окрашивается в тот же цвет что и омега профиль, но возможно применять в сочетании омега и пи профиля окрашенные в разные цвета. Купить декоративный алюминиевый пи профиль в Москве от производителя можно в компании ИКОПАН. Цены завода.

Пи-профиль

Алюминиевый ПИ профиль используется в основном в комплекте с омега профилем для гипсокартона ГКЛ, стекломагнезитовых листов СМЛ, гипсостружечных плит ГСП, ГВЛВ и прочих стеновых панелей. Устанавливается ПИ профиль в канавку омега профиля и играет роль заглушки, скрывающую шляпки саморезов.

Виды профилей:

Производство позволяет изготавливать из алюминия любой вид профиля:

П-профиль (пи-профиль) — закрывает шляпки саморезов под собой и имеет аналог в виде широкой заглушки.

Стандартная длина алюминиевого и стального пи профиля 3,0м.

Толщина декоративного пи профиля:

  • Алюминиевый профиль — 1мм.

Вес погонного метра алюминиевого профиля в 1.5 раза меньше веса профиля из оцинкованной стали.

Стоимость профиля из оцинкованной стали ниже стоимости профиля из алюминия, но имеет качество в разы ниже и имеет свойство окисляться. Если у вас большой бюджетный объект, на котором планируется применение панелей высотой ниже или выше 3,0м, предлагаем рассмотреть монтажный пи профиль из сплава алюминия. Все виды декоративных алюминиевых монтажных профилей окрашиваются порошковыми красками по металлу в любой цвет по каталогу RAL. Алюминиевый декоративный профиль всегда в наличии на нашем складе Икопан, окрашенные в цвета RAL 1013, 1015, 9016, 7047, 9006, 6019, а также профиль без окраски.

Складские позиции окрашенного пи профиля

Возможна окраска в любой цвет по каталогу RAL classic K7, возможна окраска в матовый цвет. По заказу нестандартного профиля связываться с нашими консультантами или по почте.
Складские позиции Пи профиля RAL 9016, 1015, 1013, 9006, 7047

Инструкция по монтажу пи профиля

Для монтажа стеновых панелей с помощью омега профиля вам потребуется

  • Стоечный профиль 60х27мм
  • Направляющий профиль 27х28мм
  • Соединительный омега профиль
  • Стартовый L профиль
  • Угловой L и F профиля
  • Стеновые гипсоакриловые панели
  • Саморезы по ГВЛВ

    ВНИМАНИЕ! При монтаже стеновых панелей соблюдайте требования по монтажу, а именно необходимо оставлять компенсационные зазоры при монтаже профилей и избегать острых углов при резке и монтаже панелей.

    Монтаж омега профиля — видео

    Производство профиля

    ЛСТК представляет собой особо прочные конструкции, выполненные из тонких стальных профилей, толщина которых колеблется в пределах от 0,5 до 3 мм. Профиль может иметь П- или S-образную форму. Чтобы металлическая деталь способствовала максимальному сохранению тепла, в профилях делается специальный удлиненный прорез. Именно он помогает аккумулировать тепло.

    Наиболее распространены конструкции ЛСТК в странах Западной Европы, США, Канаде и Японии. Также подобные сооружения активно возводят в странах, где наблюдается высокая сейсмологическая активность. В России бум популярности ЛСТК приходится на последние годы. Он объясняется большой скоростью строительства, низкими затратами в сравнении с постройками из древесины или бетона.

    Для производства профилей используется высоколегированная сталь, предварительно обработанная антикоррозионными веществами. Благодаря этому значительно улучшаются эксплуатационные характеристики изделия, в результате чего конструкция прослужит более продолжительный период.

    Помимо профилей изготавливаются специальные соединительные детали, используя которые можно упростить монтаж, уменьшить срок сборки. Что касается габаритов ЛСТК, то они могут быть самыми разнообразными.

    Технология ЛСТК может быть применена при возведении различных построек, включая:

    • жилые строения (при условии, что их высота не превышает 3-х этажей);
    • складские помещения;
    • постройки хозяйственного назначения;
    • производственные цеха;
    • торговые павильоны;
    • здания общественного назначения (больницы, школы, детские сады и многое другое).

    Ключевые эксплуатационные характеристики

    Строительство с применением легких стальных профилей получило широкое распространение благодаря разнообразию преимуществ этого материала:

    • небольшая масса, которая в 10 раз меньше в сравнении с кирпичом и бетоном. Благодаря этому постройку можно ставить на облегченный фундамент, что заметно снижает общие затраты на строительство;
    • ЛСТК отлично сохраняет тепло. Согласно оценкам экспертов, профиль толщиной в 10 см по уровню сохранения тепла соответствует кирпичной кладке толщиной в 80 см;
    • благодаря отличным теплоизоляционным параметрам ЛСТК владельцы зданий, построенных по этой технологии, имеют возможность сэкономить до 60% энергии на обогреве;
    • постройки сконструированы таким образом, чтобы «точка росы» располагалась за пределами конструкции. Благодаря такому подходу в морозную погоду здание не будет промерзать.

    Гибка металла

    Осуществляем промышленную гибку листового металла — на автоматических листогибочных станках с ЧПУ.

    Доставка готовой продукции собственным транспортом по Москве, Московской области, регионы РФ и Республику Беларусь!

    Гибка листового металла листогибочным станком

    Производственные мощности нашего оборудования позволяют производить гибку листового металла из черного проката и нержавеющей стали по параметрам заказчика.

    • Информация об услуге
    • Галерея производства
    • Отправить запрос

    Информация об услуге

    Области применения гнутого листа

    Для увеличения жесткости металлических конструкций применяют различные конфигурации изогнутого листа а в частности уголок гнутый.

    Он также используется для строительства вентилированных фасадов и во многих других областях.

    Угол гнутый получают из холодного листа металла путем гибки на листогибочном оборудовании.

    Варианты изготовления гнутого уголка:

    • Гибка листового металла на гидравлическом прессе — Полоса металла укладывается на нижний стол с матрицей. Под действием гидравлики сверху двигается пуансон. Прикладывая давление, происходит получение угла гнутого.
    • Гибка листового металла на вальцах — Лист металла пропускается через вальцы. Постепенно сдвигая их при каждом проходе, получают угол гнутый. При таком методе гибки можно получать поверхности разной формы: цилиндрические, сферические, конусные и другие.

    Основным условием при получении уголка гнутого является отсутствие изменений
    свойств металла при обработке. Как первый, так и второй способ оставляют
    структуру металла на местах сгиба неизменной. При этом лист металла может иметь
    толщину до 10 мм.

    Технические возможности листогибочного станка

    Галерея производства

    Отправить запрос

    Основные виды гибки металла

    Гибка листового металла на гидравлическом прессе.

    Гибка листового металла представляет собой процесс обработки стального листа, в процессе которого им придается необходимая форма.

    Стальной лист укладывают на гибочные матрицы нижнего стола. Стальной лист может иметь различную толщину до 10 мм и длину до 6 метров в зависимости от назначения. Под действием поршней цилиндров установленных на верхнем столе пуансоны приближаются к листовому металлу, уложенному на матрицах нижнего стола. После контакта пуансона с листовым металлом сила давления начинает увеличиваться, и пуансон задавливается в металлический лист или в листовой металл , деформируя его вначале в области упругой деформации, а затем в области пластической деформации, что позволяет получить определенный изгиб листового металла. Все те слои металла, что располагаются вдоль оси изгиба, по своим размерам остаются неизменными, поэтому все расчеты проводятся именно с ориентировкой на данные слои металла.

    Гибка листового металла на вальцах.

    Известно много способов гибки заготовок в холодном и горячем состояниях. В основном используется гибка металла в холодном состоянии на гибочных машинах, листогибочных гидравлических прессах и трех- или четырех-валковых листогибочных вальцах.

    На листогибочных вальцах выполняют вальцовку листовой стали для образования цилиндрических, конических, сферических и седлообразных поверхностей и кольцевую гибку (вальцовку) .На роликогибочных станках производят вальцовку уголков, швеллеров, труб и двутавровых балок. Во избежание структурных изменений, появления значительного наклепа и полной потери пластических свойств стали, при холодной гибке заготовок, остаточное удлинение не должно выходить за границы предела текучести. При изготовлении гнутых профилей на листогибочных прессах внутренние радиусы закруглений для конструкций из углеродистой стали, воспринимающих статическую нагрузку, должны быть не менее 1,2 толщины листа, а для конструкций, воспринимающих динамическую нагрузку, не менее 2,5 толщины листа. Для листовых деталей из низколегированных сталей минимальные значения внутренних радиусов закругления должны быть на 50 % больше, чем для углеродистой стали.

    Листогибочные вальцы имеют три или четыре горизонтальных валка, на которых гнут листовую сталь, максимальная ширина которой 2100—8000 мм при максимальной толщине 20—50 мм. Наибольшее распространение имеют трехвалковые вальцы с пирамидальным расположением вальцов . Два приводных нижних валка вращаются в одном направлении. Верхний валок перемещается по высоте и вращается в результате трения между валками и изгибаемым листом. Один подшипник верхнего валка может откидываться в сторону, для того чтобы можно было извлечь согнутую деталь. Перед гибкой листовых деталей цилиндрической формы подгибают оба торца листа на подкладном листе. Подкладной лист должен иметь ширину, в 2 раза превышающую расстояние между осями нижних валков, а радиус гибки должен быть меньше на 10—17 % радиуса гибки детали с учетом упругой деформации стали. Толщина подкладного листа обычно принимается 25—30 мм, однако она должна быть не менее 2-кратной толщины вальцуемого листа, а мощность вальцов должна быть достаточной для гибки листа в 3 раза больше, чем вальцуемый. После подгибки подкладной лист снимают и приступают к вальцовке, для чего листы пропускают через вальцы несколько раз в обоих направлениях. Степень изгиба листа регулируется подъемом или опусканием верхнего валка .

    Оба способа позволяют выполнять гибку листа до 6 метров, металл может быть при этом как черный, так и нержавеющий. Большим преимуществом уголка гнутого можно считать возможность изготовления с самыми различными размерами полок. Уголок может быть симметричным, но возможно производства разнополочного с заданными параметрами.

    Гибка стального листа в основном применяется для изготовления деталей различных форм методом холодной гибки(пример: гнутый уголок, гнутый швеллер и др.)

    Применение

    Профиль монтажный зетовый применяется:

    • В каркасах из металлоконструкций. Конфигурация поперечного сечения позволяет соединять части каркаса встык, внахлёст, вкладывать 2 профиля один в другой для увеличения прочности несущего элемента строительной конструкции.
    • При устройстве инженерных коммуникаций. Конструкции из Z-образного профиля используют при прокладке кабельных линий на лотках и в коробах, устройстве вентиляционных систем, трубопроводов.
    • В качестве крепежных элементов мебели. Кронштейны из профиля формы Z используют в производстве шкафов, столов, кресел и другой мебели.
    • Для прогонной системы кровли. Z профиль используют в производстве несущих элементов крыш. Прогоны из такого материала намного прочнее несущих конструкций из сортового швеллера.
    • В устройстве перегородок сложной конфигурации.

    Вид зетового профиля сбоку

    Применение материала в строительстве и производстве позволяет снизить стоимость работ и продукции за счет небольшого веса, высокой сопротивляемости нагрузкам на изгиб и скручивание, стойкости к коррозии.

    Устройство металлической обрешетки: отличительные особенности ↑

    Разреженную основу под кровельный настил делают под жесткие материалы для крыш, то есть под те, которые в состоянии сами справиться со снеговой и ветровой нагрузкой, и при этом они не должны прогибаться и, более того, они не должны разрушаться. Разреженный вариант основы выполняют из пиломатериалов, жердей или брусков. Сегодня их дополнили, появившиеся в продаже П-образные (шляпочные) оцинкованные решетины из металла. Размер сечения решетин, а также шаг установки выбирают в зависимости от типа кровельного настила.

    шляпный профиль в разрезе

    С помощью стального основания под настил можно легко решить проблему реконструкции старых, пришедших в негодность, покрытий крыши, когда старую кровлю ликвидировать нельзя. Шляпный или омега-профиль по цене обычно дороже деревянных решетин, но иногда может быть и меньше деревянного бруса аналогичных параметров, что позволяет существенно удешевить стоимость, в которую обходится, скажем, металлическая обрешетка под профнастил и обеспечить пожарную безопасность конструкции. Шляпный профиль используют также как опорные элементы для ограждающих конструкций как постоянных, так и временных. Его размеры следующие:

      максимальная длина – 6 метров; толщина варьируется в интервале 0,5 – 1,5 мм.

    Высокая точность, которую имеют линейные размеры профиля позволяет возводить крыши и основу под любой настил, даже такого сложного как металлическая обрешетка под металлочерепицу. Кстати, существует возможность изготовить элементы основы (решетины) и по индивидуальным размерам, а также с резами под любым углом.

    Устройство перекрытия помимо основания под настил крыши может включать также бортовые балки из специального термопрофиля, которые закреплены к стенам, и прогоны.

    Схематически монтаж основы выглядит так:

      Сначала выставляют стропила с фермами. Для этого их крепят к несущим стенам при помощи анкерных болтов и временно фиксируют по вертикали. Поперек кладут шляпочный профиль (Ω). К полученной основе крепят покрытие крыши.

    Шляпный профиль: процесс изготовления

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
