Приспособление для монтажа сэндвич панелей

Приспособления для упрощения монтажа сэндвич панелей

Современный строительный рынок широко представлен различными строительными материалами, и всегда есть возможность выбора.

Конструкция сэндвич панели.

Сэндвич панели становятся популярным строительным материалом, так как позволяют быстро возводить любые здания. Популярность такого строительного материала, как сэндвич панели, объясняется тем, что затраты на возведение стен значительно снижаются, в несколько раз ускоряется процесс строительства, но несмотря на это, качество здания остается высоким и надежным.

Правильное крепление сэндвич панели.

Монтаж данного строительного материала представляет собой достаточно трудоемкий процесс, это связано с их большими размерами и, соответственно, большим весом. Во время проведения работ необходимо не только обеспечить сохранность мягких конструкций, но и создать безопасные условия для проведения их монтажа, для этого используются приспособления для монтажа сэндвич панелей.

Конструкция указанного материла такова, что при проведении ее строповки, если сделать это неаккуратно, то можно ее повредить, и она не только будет выглядеть некрасиво, но и просто может стать непригодной для дальнейшего использования.

  1. Способы перемещения указанных материалов
  2. Подъем при помощи строп
  3. Вакуумные захваты
  4. Механические захваты: какие они бывают

В компании ARLIFT можно взять в аренду или купить захваты и другие устройства для монтажа сэндвич-панелей. Отличительной особенностью техники является ее универсальность. Вакуумные присоски позволяют монтировать панели на стены, не превышающие 18 м в длину, и панели на кровли до 26 м.

Грузоподъемность вакуумных захватов составляет 1 т. Система водоотведения позволяет использовать их при любых погодных условиях. Благодаря уникальному составу уплотнителей захваты не теряют работоспособности при температуре ниже 25⁰С.

Качественный монтаж сэндвич-панелей

Для монтажа зданий и конструкций компания ARLIFT предлагает различные приспособления, в том числе вакуумные захваты различных моделей:

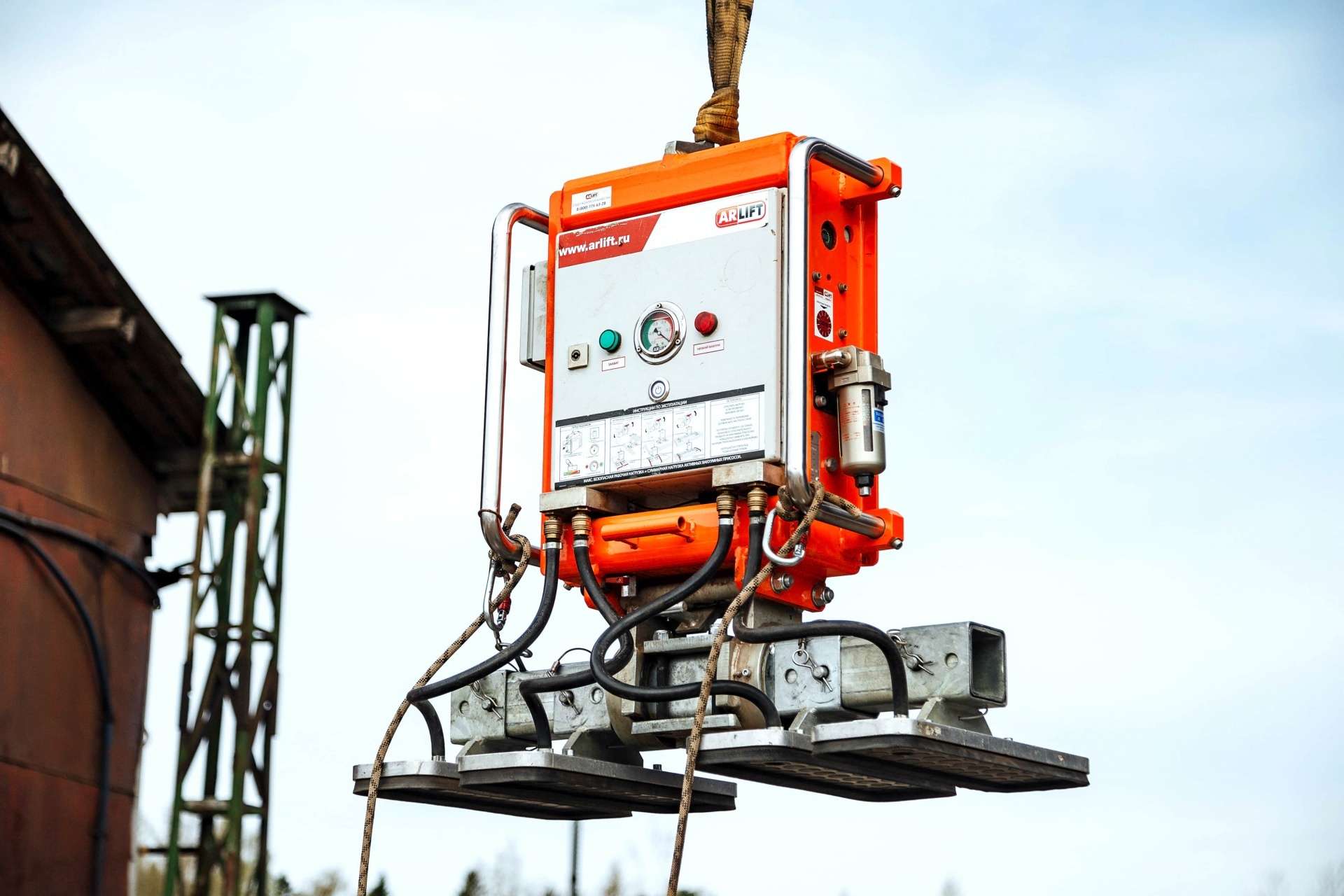

  • ARLIFTER SP-4.
    Может применяться на стеновых и кровельных работах. Его грузоподъемность составляет до 1 т. При горизонтальном монтаже длина панели не превышает 8 м, но может быть увеличена до 26 м при использовании дополнительных удлинителей. При монтаже кровли вакуумные захваты значительно уменьшают время на работу.
  • ARLIFTER SP-3.
    Используется при монтаже панелей на кровле и стенах. Грузоподъемность механизма – 500 кг. Длина сэндвич-панели при вертикальном монтаже может составлять 26 м. Монтаж кровельного комплекта могут выполнить 3-4 человека.

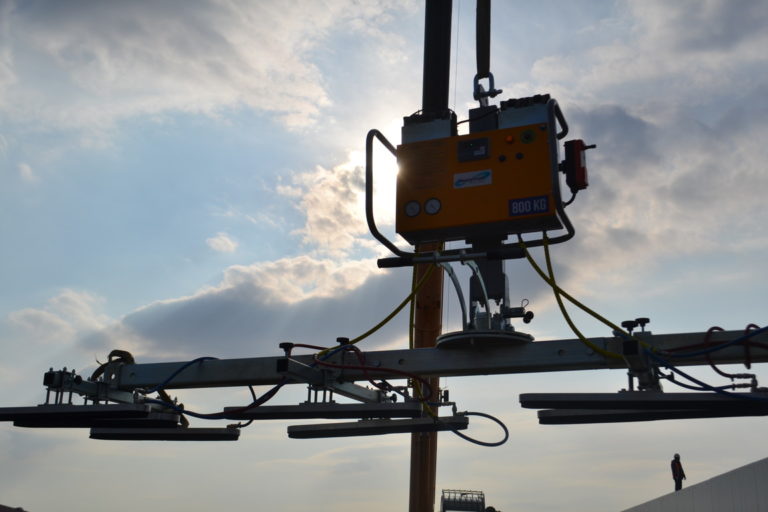

  • ARLIFTER GS-850.
    Грузоподъемность составляет 850 кг. При монтаже горизонтальных панелей их длина должна быть от 6 до 10 м, вертикальных панелей – до 14 м.
  • ARLIFTER GS-500.
    Грузоподъемность механизма – 500 кг. Выполняет вертикальный и горизонтальный монтаж панелей.

Проекты компании ARLIFT по монтажу панелей

Техника ARLIFT работает по всей России более 14 лет. Из недавних проектов можно выделить:

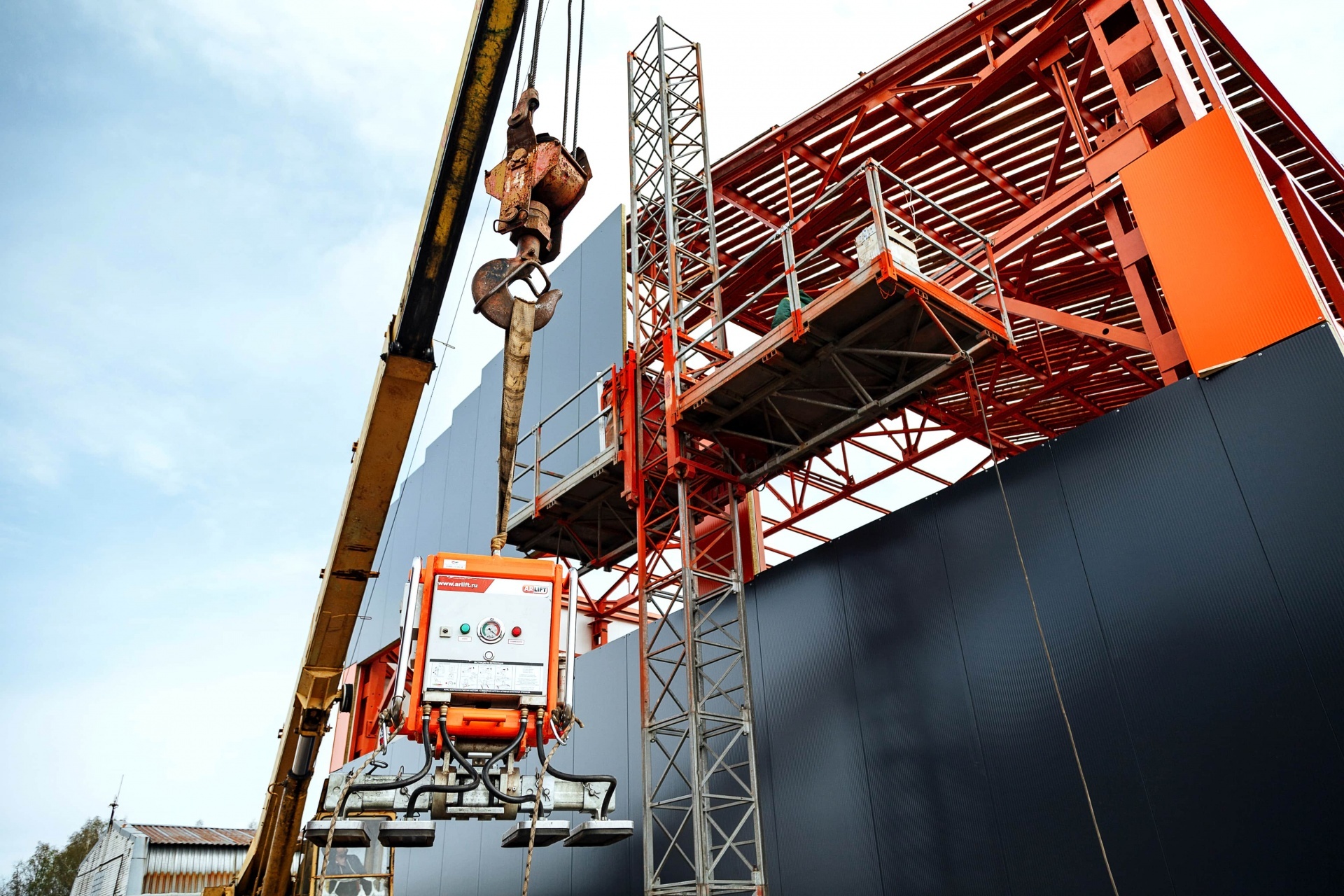

  • Складской комплекс во Всеволожске.

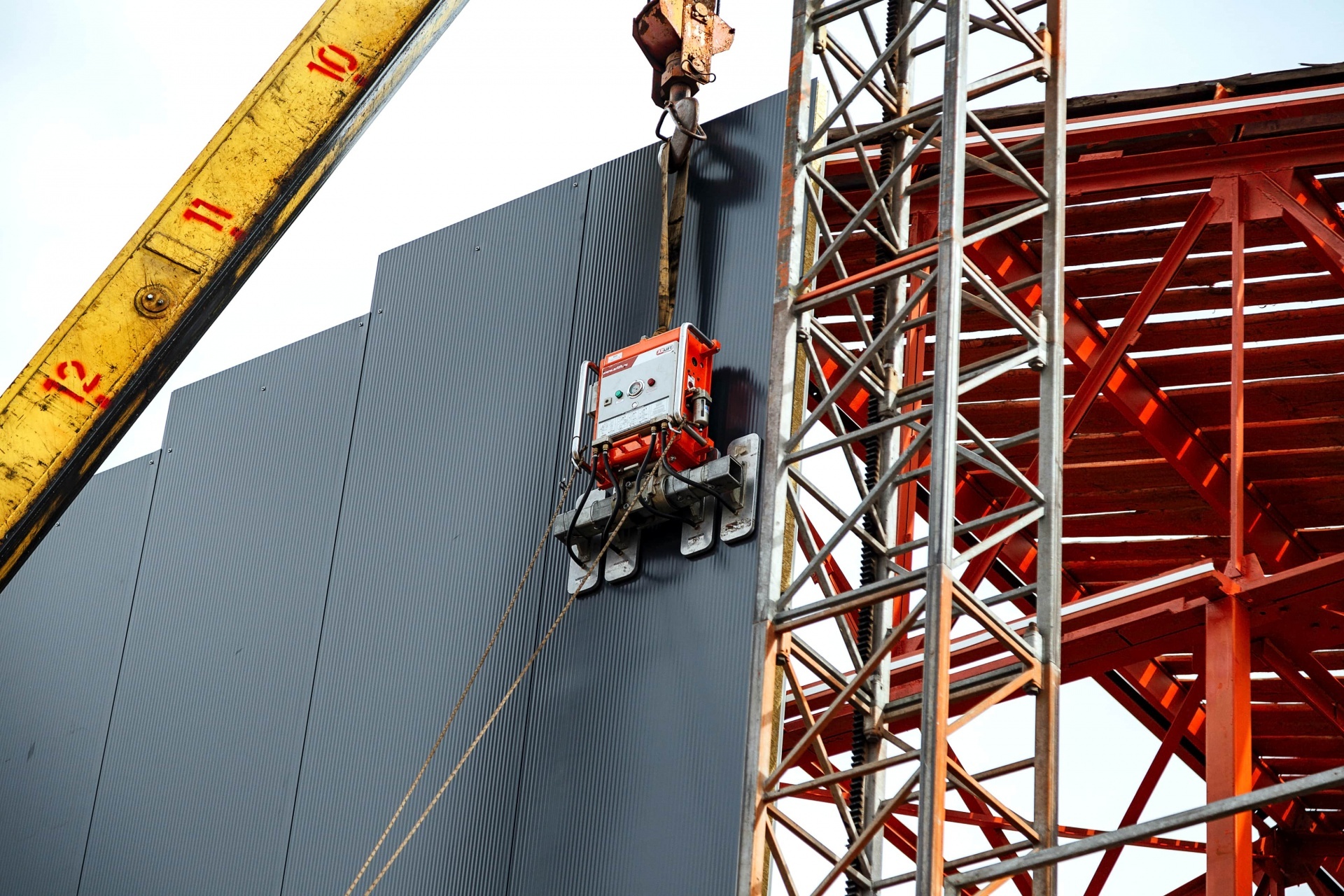

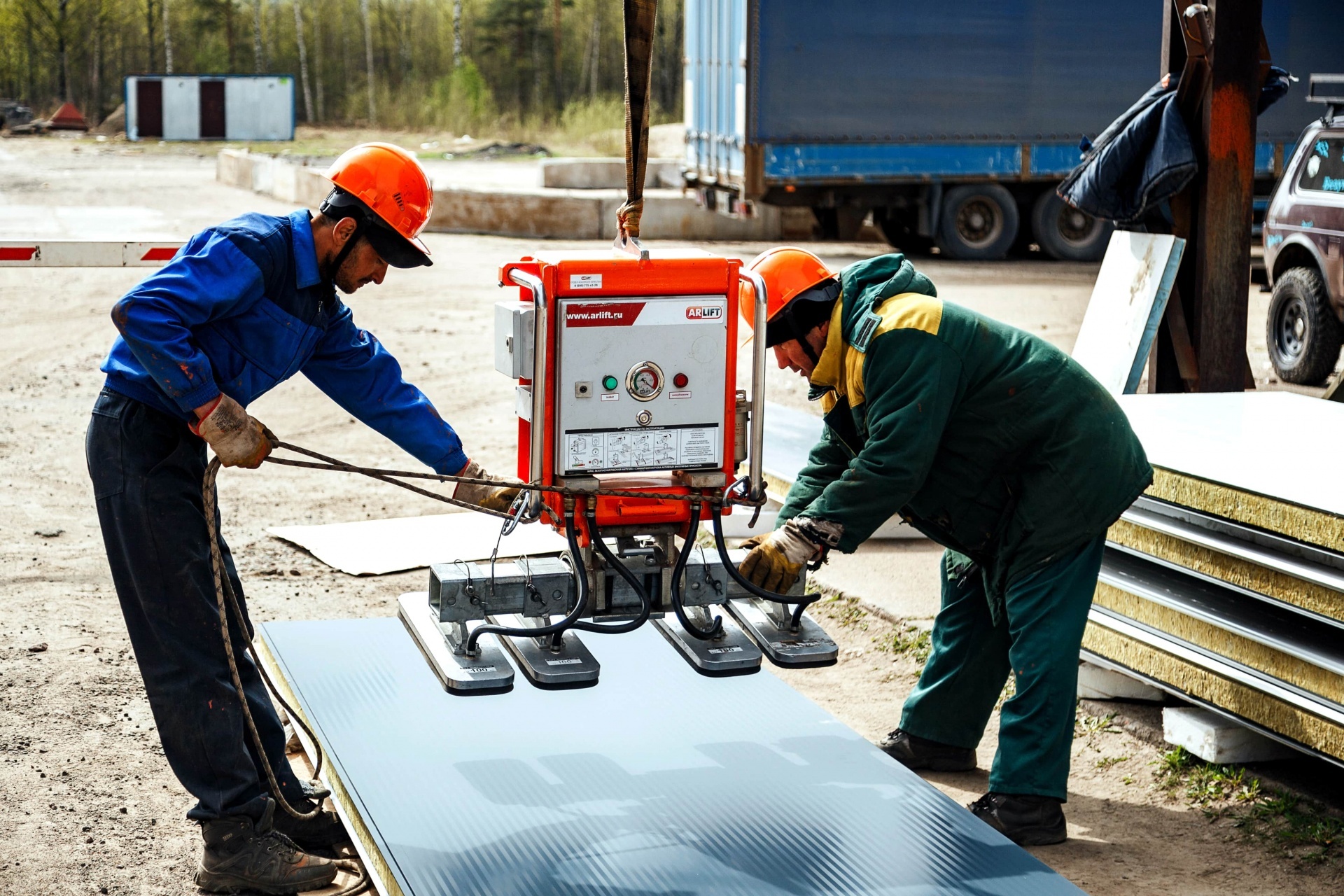

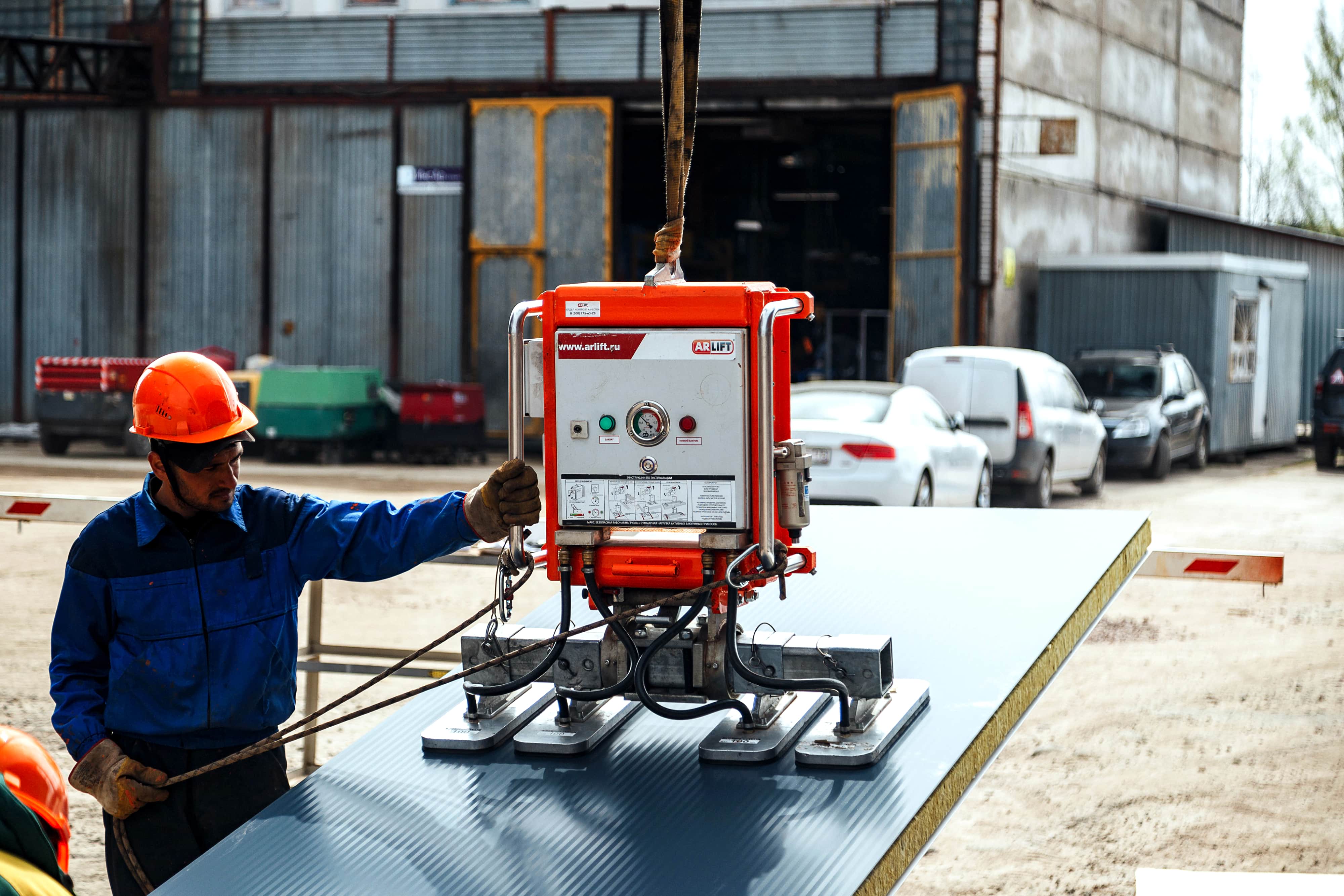

    Вакуумный захват ARLIFTER SP-4 произвел монтаж 2500 кв. метров сэндвич-панелей для складского комплекса.
  • Горно-обогатительный комбинат в Казахстане.
    Был осуществлён монтаж кровельных панелей длиной до 8 метров и стеновых сэндвич-панелей длиной до 7,3 метров весом до 200 килограммов с помощью вакуумного захвата ARLIFTER SP-
  • «Камаз-Центр» в Ростове-на-Дону.
    С помощью вакуумного захвата ARLIFTER SP-4 был выполнен вертикальный монтаж фасадов из сэндвич-панелей площадью 1500 кв. метров.

В компании ARLIFT можно приобрести строительную технику по выгодным ценам или взять в аренду на любой срок, начиная от 1 дня. Гарантия на оборудование составляет от 3 до 10 лет, проводится гарантийное и послегарантийное обслуживание.

Разновидности сендвич панелей

В зависимости от области применения сип-панели разделяют на:

  • панели для кровли или каркасных конструкций (внешнее покрытие — металлическое);
  • сип-панели для строительства домов (внешнее покрытие – ДВП, требует дополнительной отделки);
  • панели для внутренней отделки (внешнее покрытие — ПВХ).

Кровельные и стеновые сендвич панели:

Также все панели разделяются на кровельные и стеновые. Отличаются они устройством замка. У кровельных панелей он оптимизирован для наибольшей защиты от попадания влаги внутрь помещения.

Соединение сендвич панелей

Панели для стен выпускаются с поверхностью гладкой или профилированной. У кровельных верхний слой как правило делается из оцинкованного железа.

При производстве сип-панелей в качестве наполнителя, заключенного в «сендвич», используются самые разные материалы. Это и минвата, и пенополистирол, стекловолокно и др.

Именно при подъеме панелей используется специальный инструмент. С помощью специальных захватов панели поднимают на высоту, которые бывают трех видов:

  1. Захват, при использовании которого в панели проделывается сквозное отверстие для подъема.
  2. Специальный захват, использующий для крепления крепежные замки панелей.
  3. Вакуумный захват, принцип работы которого основан на принципе действия вакуумной присоски. При использовании вакуумного захвата необходимо удалить защитную пленку с панели в местах контакта захвата.

Кроме того, при подъеме сэндвич панелей обязательно используются страховочные стропы, которые должны быть мягкими. Поэтому стропы чаще называют «ремнями».

Читать еще:  Технология укладки шифера на крышу

Отверстия, которые образовались после подъема с захватом первого типа, в обязательном порядке закрываются при монтажных работах крепежными элементами.

Ниже приведена таблица регламентирующая правила осуществления погрузочно- разгрузочных работ сэндвич панелей:

Запрещается:Необходимо использовать:
Осуществлять подъем сразу нескольких панелей.Специальные захваты.
Толкать панелиСтраховочные стропы.
Сбрасывать панели.
Складировать на панели посторонние предметы.
Выгружать панели с помощью погрузчика.
Применять стальные стропы.

Резка сэндвич панелей.

При осуществлении раскроя панелей применяются обычные инструменты, такие, например, как электролобзик, ручная циркулярная пила, ручные механические и электрические ножницы по металлу, электродрель. При осуществлении раскроя сэндвич панелей нельзя допускать нагревания металлического внешнего покрытия, так как это может привести к повреждению антикоррозийного покрытия. Поэтому использование приборов для плазменной резки категорически не допускается.

Обязательно при резке использование защитных средств: специальных очков и респираторов. Особенно необходимо использовать защитные средства при раскрое сэндвич панелей с использованием минеральной ваты. В основу этого утеплителя входят микрочастицы, попадание которых в слизистую человека крайне нежелательно. В противном случае попадание частиц минерал ватного утеплителя может привести к серьезным хроническим заболеваниям органов дыхания и повреждениям слизистой оболочки глаз.

Приспособление для монтажа сэндвич панелей в обязательном порядке в конце смены передается по описи бригадиру, которые отвечает за сохранность и является материально ответственным лицом.

Крепление панелей на каркас.

В зависимости от того, из какого материала изготовлен несущий каркас, применяют следующие инструменты: шуруповерт, электродрель, перфоратор. Шуруповерт понадобится в любом случае.

Электродрель понадобится для предварительной сверловки сэндвич панелей при креплении на деревянный каркас. Крепление к каркасу происходит с помощью само нарезающихся винтов по дереву, поэтому стальную обшивку такой винт не просверлит.

Для монтажа панелей на железобетонный каркас, скорее всего, понадобится перфоратор, поскольку электродрель может не справиться с задачей по высверливанию крепежных отверстий в бетоне.

Для соединения панелей между собой применяют мягкие ремни, с помощью которых производят стяжку панелей.

Установка сэндвич панелей на окна, — комментировал проведение ремонта бригадир, — «достаточно несложная задача для любого человека».

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

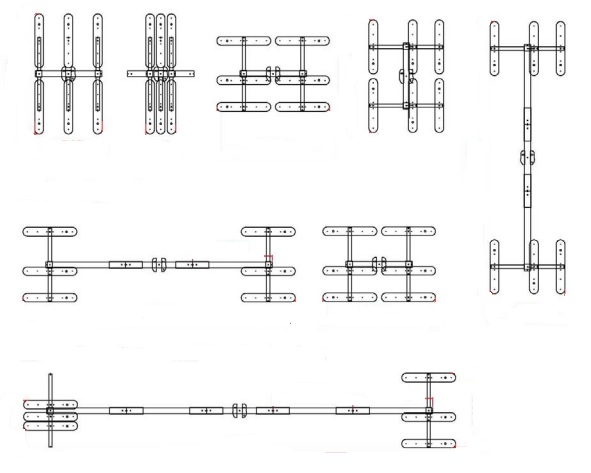

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

  • Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
  • Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
  • Надежность, удобство закрепления
  • Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
  • Для монтажа листа сэндвич панели достаточно двух, трех человек
  • Высокое качество выполняемых работ
  • Универсальность конструкции
  • Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
  • Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
  • Простота и легкость эксплуатации
  • Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Читать еще:  Ондулин или профнастил что лучше для крыши

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

  • Усилие сжатия
  • Грузоподъемность
  • Минимальный и максимальный интервал захвата
  • Габаритные размеры
  • Толщину панелей и их вес
  • Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Видео о вакуумном захвате для сэндвич-панелей

Подъем сэндвич-панели при помощи вакуумного захвата.

Опорные конструкции

Один из важнейших аспектов правильного и качественного монтажа сэндвич-панелей – ровность опорных конструкций, которые должны находиться в одной плоскости. Максимальное расстояние между опорами для панелей определяется проектом. При расчете количества опор для панелей учитываются следующие аспекты:

  • Вес, тип и толщина панелей.
  • Ветровая нагрузка на стеновые элементы.
  • Снеговая нагрузка на кровельные панели.
  • Тип возводимого строения.
  • Количество пролетов.
  • Цвет панелей.

Кроме количества опор, рассчитывается их ширина, которая зависит от материала изготовления. В таблице приведены минимальные значения ширины для различных опор под сэндвич-панели.

Вне зависимости от материала опор, перед монтажом панелей на них наклеивается уплотнительная лента толщиной 2–4 мм на самоклеющейся основе.

Инструменты для монтажа сэндвич-панелей

Несмотря на простоту конструкции, прочность и долговечность, трехслойная металлическая сэндвич-панель требует особого к себе отношения. Категорически запрещено разрезать ее углошлифовальной машинкой, в простонародье «болгаркой», так как это может повлечь необратимые последствия в виде нарушения целостности декоративно защитного полимерного слоя и последующее снижение эксплуатационных характеристик. В процессе резки абразивным инструментом края среза разогреваются до запредельных температур, что провоцирует выжигание защитного слоя, а искры, попадающие на окрашенную поверхность, могут повредить защитное покрытие.

Рекомендуемые инструменты для монтажа:

  • Сабельная пила;
  • Электролобзик;
  • Электродрель с соответствующей насадкой или шуруповерт;
  • Плунжерный пистолет;

    Горизонтальное перемещение сэндвич панелей длиной до 26 метров; Вертикальное перемещение сэндвич панелей длиной до 26 метров

Данная модель вакуумного оборудования является одной из самых популярных для монтажа стеновых и кровельных сэндвич панелей, так как позволяет быстро произвести необходимые манипуляции со сэндвич панелями, перевернуть и установить их. Хотим заметить, что данным вакуумным захватом можно также монтировать стеновые сэндвич панели, так как вакуумный захват имеет ручное вращение и наклон. Также доступна функция радио пульта управления. В отличие от конфигурации Standart данный вакуумный захват для панелей имеет еще систему отключения на раме оборудования,а не только пультом управления. Кроме того, вакуумный захват имеет сразу 4 аккумулятора. Если в какой-либо момент Вы поймете, что аккумуляторы надо заряжать — Вам надо всего лишь нажать кнопку на оборудовании и сразу включатся дополнительные аккумуляторы, а 2 других Вы можете поставить на зарядку. Компактная рама оборудования может быть перемещена в любое место быстро и удобно, а специальные ручки на центральной части оборудования делают делают работу с оборудованием еще более приятной и простой.

Вакуумный захват SPMK-U Ultimate имеет 2 полноценных контура и 6 присосок на пружине специального размера (либо 10 присосок). Благодаря 2 мощным итальянским двигателям 24V, вакуумный подъемник для сэндвич панелей SPMK-U Ultimate захватывает любой профиль стеновых и кровельных сэндвич панелей за считанные секунды, цифровой блок управления показывает, что монтаж может начаться, а звуковая и визуальная система безопасности сделает Вашу работу максимально надежной. Присоски отключаемые, поэтому Вы можете как понижать грузоподъемность оборудования, так и ее повышать при необходимости, а также включать их в шахматном порядке. Наличие 2 фильтров, 2 ресиверов, и 4 съемных аккумуляторов повышенной емкости, а также армированных шлангов позволяет монтировать панели в любое время года быстро и просто — вакуумный захват HeavyTrust будет работать даже при -20 градусов, а также завод может установить в вакуумный захват данной модели сразу 2 системы питания — от аккумуляторов и от электричества. Технологи HeavyTrust использовали при проектировании любого оборудования европейские стандарты качества и комплектующие, но перенесли их в русские климатические условия и учли все пожелания клиентов. Аккумуляторы у данного вакуумного захвата съемные, поэтому Вам не придется переносить весь вакуумный захват по стройке, или катать его по стройплощадке на колесиках, нужно только снять аккумуляторы, взять в руки 2 зарядных устройства и поставить их заряжаться, как телефон. При этом зарядные устройства сами отключат зарядку, когда аккумуляторы уже будут готовы к работе. Кроме этого, в комплекте с оборудованием всегда идет дополнительный аккумулятор, для бесперебойной работы. HeavyTrust постарался учесть все пожелания клиентов — вплоть до съемных резинок на присоске — замена их происходит в считанные минуты. Каждый сантиметр оборудования продуман технологами HeavyTrust вдоль и поперек, поэтому мы уверены, что наш вакуумный захват будет Вашим верным помощником. Управление вакуумным захватом происходит с помощью цифрового блока управления — это «мозги» оборудования. Именно блок управления анализирует готовность вакуумного захвата к работе, заряд аккумулятора, и говорит о возможных неисправностях. Вакуумный подъемник SPMK-U Ultimate имеет радио пульт управления Telecrane, именно с помощью него происходит захват и отпуск груза, что очень удобно при монтаже сэндвич панелей, особенно кровельных, но также включение и отключение дублируется на раме оборудования. Мы с гордостью можем сказать – в нашем оборудовании продумано все, вплоть до самого маленького фиттинга. HeavyTrust не экономит на запчастях, мы делаем качество!

Читать еще:  Как выбрать поликарбонат

Особенности монтажа в зависимости от наполнителя

Особой осторожности требуют панели с наполнителем из минеральной или стекловаты. Даже небольшие повреждения и незначительное нарушение целостности влекут за собой увлажнении наполнителя (ватные утеплители очень гигроскопичны) и, вместе с потерей теплосберегающих свойств, уменьшение гарантийного срока службы материала. При монтаже все щели закрывают герметики и нащельниками .

Сип-панели с наполнителем из пенополиуретана влаги не боятся.

Основные требования и рекомендации по монтажу сэндвич панелей вы можете найти в сопроводительной технической документации.

Требование к оборудованию

Любая транспортировка сэндвич-панелей с использованием грузоподъемных устройств разрешается только при ее захвате за боковую сторону (стену) при продольном расположении. Приспособления должны отвечать некоторым требованиям:

  • не допускать повреждение и разрушение изделия при его транспортировке;
  • надежно прижиматься фиксаторами к внешней поверхности панели;
  • обеспечивать минимальные трудозатраты на строповку и расстроповку.

В связи с вышеуказанным, установка сэндвич-панелей осуществляется следующими методами:

  1. С использованием текстильных строп.
  2. Механическим способом.
  3. Вакуумным захватом.

ЗАХВАТ В ЗАМОК ДЛЯ СЭНДВИЧ ПАНЕЛЕЙ

Толщина сэндвич панели, мм

Захват предназначен для подъема и перемещения сэндвич панелей. Захват работает в паре. Грузоподъемность захвата – 250 кг. Грузоподъемность пары захватов – 500 кг. Температурный режим эксплуатации: от -20°С до +40°С.

Оперативно подобрать захват в «замок» для сэндвич панелей в Москве из наличия по E-mail: INFO@MGPTO.RU, для толщины панели от 60-250мм. в СЗАО район Строгино от компании ООО «Пкф «ГрузоподъемТехоснастка». Адрес склада: г. Москва, ул. Маршала Прошлякова д.9 корп.3 стр.1 , контактный менеджер: +7(499)707-17-84

Захват для сэндвич панелей повсеместно используется в строительной сфере, при необходимости быстрого и экономичного возведения зданий из современных, облегченных материалов для кровельных и стеновых конструкций.

Весомые преимущества захвата в «замок» для сэндвич панелей на руку и для профессиональных монтажных бригад и для начинающих строителей. Детально разберемся в неоспоримых плюсах:

  • при закреплении захвата на панели не повреждает их внешний вид
  • быстрая установка за 2-3 мин.
  • удобство и простота для монтажа в любых условиях
  • 100% надежность крепления захватов
  • срок службы и эксплуатации более 7 лет
  • ширина захватов в диапазоне от 50мм до 250мм
  • типоразмер захвата в «замок» весьма широк: 60,80,100,120,150,180,200,250мм
  • изготовлены из прочной стали методом лазерной резки
  • гарантирован долгий срок службы

Неоспоримыми преимуществами захвата для сэндвич панелей является: простота эксплуатации и надежность, лучшее ценообразование по сравнению с вакуумными захватами, возможность индивидуально регулировать степень затяжки мастером-такелажником, прорезиненные накладки защищают поверхность панели.

Верный выбор — это надежный захват «в замок» от производителя, компании ООО «Пкф «ГрузоподъемТехоснастка», по толщине сэндвич панелей 50-250мм., в Москве и доставкой в любой регион России по номеру: +7(499)707-27-94 или почте E-mail: INFO@MGPTO.RU .

Захват «в замок» изготавливается в соответствии с ГОСТом из качественной стали устойчивой к нагрузкам и износу. Поверхность захвата укрыта специальной краской, которая защищает металл от агрессивного воздействия окружающей среды.

Захват для сэндвич панелей – это незаменимый помощник для строительных бригад осуществляющих качественный монтаж кровельных и стеновых панелей современных многофункциональных складских, промышленных зданий.

Сэндвич панели стеновые (наружные), используются для возведения различных зданий, например: торговых центров, производственных корпусов, объектов здравоохранения, сельскохозяйственных линий.
