Подкровельная вентиляция для металлочерепицы

Вентиляция кровли из металлочерепицы — 2 способа защиты конструкции от влаги

Вентиляция кровли из металлочерепицы — очень важный аспект, от которого напрямую зависит надежность стропильной системы. Деревянные основания не переносят постоянную влажность, поэтому нужно создать эффективную систему вентилирования. Это можно сделать двумя способами, и мы разберем каждый из них в этом обзоре.

Если правильно делать конструкцию, то подкровельное пространство будет хорошо проветриваться и без дополнительных элементов

Функциональное назначение

  • удаление конденсата и влаги из подкровельного пространства;
  • проветривание кровельного пирога;
  • удаление теплого воздуха при нагреве черепицы.

Вентиляция кровли из металлочерепицы обеспечивает постоянное выведение насыщенного влагой воздуха, сохраняя элементы стропильной системы и утеплитель (при его наличии) в сухом виде.

Проветривание кровельного пирога избавляет утеплитель от влажных паров, сохраняет его теплоизоляционные свойства.
Для этого между слоями делаются вентиляционный зазор, который обеспечивают постоянную циркуляцию воздуха и просушку утеплителя.

В летний период металлочерепица достаточно сильно нагревается и для поддержания комфортной температуры необходим постоянный воздухообмен и выведение горячего воздуха из-под кровли.

В зимний период теплый воздух под кровлей, становиться причиной образования наледи и сосулек, поэтому его своевременное удаление не менее важно. Читайте как устроен пирог кровли под металлочерепицу.


depositphotos

Подкровельная вентиляция

Главную угрозу для кровли из металлочерепицы представляет влага. В подкровельное пространство она может попадать несколькими путями:

  • сквозные выходы на кровлю;
  • стыки скатов;
  • вентиляционные щели;
  • пары из отапливаемых помещений;
  • протечки.

Задачи, которые решает вентиляция крыши из металлочерепицы:

  1. Предотвращение образования конденсата на внутренней стороне кровельного материала и на теплоизоляционном слое.
  2. Регулирование влажностного режима подкровельного пространства, которое играет ключевую роль в теплоизоляции.
  3. Сохранение деревянных элементов крыши.
  4. Обеспечение плавной циркуляции холодных (от кровли) и тёплых (из помещений) потоков воздуха, что позволяет зимой сохранять кровлю холодной. В результате не происходит таянье снега, не образуются обледенения и сосульки. В жаркую погоду не происходит перегрева металлочерепицы и теплоизолирующих материалов под ней.

Вентиляционная система крыши из металлочерепицы решает несколько важных задач

Вентиляционные выходы проделываются в каждом пролёте стропил. Если под ендовой (внутренний угол кровли, образуемый в месте схождения скатов) оставлен треугольник без утепления, достаточно монтировать один выход на каждые 60 кв. м. кровли.

Выходы обычно монтируются в районе конька, чтобы воздух, проникая через карниз, поднимался и выходил, обеспечивая циркуляцию. Если карниз не приспособлен для притока воздуха, в нижней части ската монтируются выходы (входы).

Подкровельная вентиляция монтируется во время строительства дома или при проведении капитального ремонта кровли. Последовательность действий:

  1. К внутренней стороне стропил прибивается обрешётка. На неё с внутренней стороны прибивается брус. В районе ендовы он должен быть сплошным. Между обрешёткой и брусом можно проложить вент-обрешётку. Она создаст дополнительный воздушный зазор.
  2. На обрешётку укладывается пароизоляция. Поверх нее в промежутках между стропилами укладывается утеплитель. Толщина пароизоляции должна быть меньше толщины стропил, чтобы оставалась полость для вентиляции не менее 50 мм.
  3. Поверх утеплителя и «воздушной» полости на стропила укладывается гидроизоляция.
  4. По внешней стороне стропил прибивается контробрешётка, поверх неё обрешётка.
  5. По обрешётке монтируется металлочерепица.
  6. В промежутках между стропилами в черепице проделываются вентиляционные выходы.

В карниз утеплитель не закладывается. В его внутренних стенках делаются отверстия, через которые будет поступать воздух. Он будет подниматься по полости над утеплителем и выходить через отверстия в районе конька.

Как сделать проход вентиляции через кровлю из металлочерепицы своими руками?

Для выполнения работ потребуется следующий инструмент:

  1. Твинкаттер для проделывания отверстий в листах металлочерепицы. Если его нет, то можно использовать дрель, специальные ножницы и т. д.
  2. Дрель.
  3. Отвёртка или шуруповёрт.
  4. Саморезы, влагостойкий герметик.
  1. Наметить места расположения отверстий.
  2. Проделать в металлочерепице по меткам отверстия нужного диаметра.
  3. Установить выходы в отверстия, края которых предварительно обрабатываются герметиком.
  4. Прикрепить выходы к черепице саморезами.

Аэратор кровельный специальный.Предназначен для вентиляции подкровельного пространства при устройстве кровель из битумных материалов.
Обеспечивает вентиляцию 25 м2.
Устанавливается на скат крыши при монтаже кровельного покрытия.

Вентилируемый конек Ridge Master (США) применяется для вентиляции кровельных конструкций и чердачного помещения горизонтальных коньках скатных кровель, покрытых битумной черепицей.
Длина 1,2м.

ALIPAI дефлектор коньковый для вентиляции подкровельного пространства и чердачных помещений на скатных битумных кровелях. Устанавливаются на конек кровли и эффективно выводят наружу сырой и горячий воздух.
1750 руб.

Монтаж разных видов кровельной вентиляции . Видео

Прочие вопросы (выезд на замер, расчёт, доставка, монтаж) уточняйте по телефонам:

Телефоны: — +7 (499) 340-09-71 Общий телефон
————— +7 (925) 233-00-12 Александр
— ———— +7 (925) 233-00-83 Андрей

Эл.почта: — a.p07@mail.ru (Задавайте вопросы по электронной почте)

Читать еще:  Мансардные окна рото размеры и цены

Адрес №1: Московская область, Красногорский р-н, Новорижское шоссе, 9км от МКАД
——— Строительный двор «Петровский» торговое место Г-55

Адрес №2: Раменский район, г. Бронницы, Стройдвор пав.1 магазин «Кровля, сайдинг»
——— +7 (903) 793-47-37; +7 (967) 157-61-11 Руслан

График работы: с 9.00-18.00 (без выходных)

Оплата: Наличный расчет, перевод на карту Сбербанка, оплата картой,
безналичный расчет с НДС и без НДС

Перед непосредственной установкой аэратора, необходимо выполнить подготовку: определить количество устройств, которое необходимо для качественной вентиляции, а также расстояние, на котором их нужно устанавливать друг от друга. Кровельщики считают, что на двухскатных крышах достаточно одного аэратора на 100 квадратов, причем располагаться друг от друга они должны на удалении не более чем 12 метров. На кровле с двумя скатами вентиляторы монтируют по линии водораздела. Если же крыша имеет плоскую конструкцию, то вентиляционные механизмы располагаются на стыках плит.

Технология монтажа

Установка аэратора осуществляется в несколько этапов. Пошаговое руководство найдете ниже.

  • Убедитесь в чистоте места, куда будет устанавливаться вентиляция. Затем приложите к нему подошву (юбку) устройства (обычно они разборные), очертите по внутреннему диаметру с помощью маркера.
  • Аккуратно вырежьте обведенный фрагмент металлочерепицы. Обведите посадочное место на теплоизоляционном материале, смотрите, чтобы два отверстия располагались на одном уровне. Сделайте вырезку кусочка утеплителя в соответствии с диаметром подошвы.
  • Саму подошву обработайте герметиком и прикрепите к теплоизоляционному слою кровли. Зафиксируйте к балкам с помощью саморезов и шуруповертов. Удалите лишние детали с помощью строительного ножа.
  • Возьмите две металлические скобы, которые идут в комплекте и поставьте их по обеим сторонам подготовленного отверстия. Установите подошву на отверстие, посмотрите, чтобы внутренний диаметр совпадал с ним. Обведите по внешнему краю конструкцию с помощью маркера.
  • Затем между вырезанным отверстием и нарисованным овалом нанесите герметик. Поверх него посадите подошву аэратора, закрепите кровельными саморезами (или шурупами, которые идут в комплекте). Фиксируйте их по диагонали, чтобы нанесенный герметик равномерно разместился под конструкцией.
  • Установите сверху патрубок с вентилятором, убедитесь, что он выставлен ровно с помощью строительного уровня. Посмотрите показания прибора в разных направлениях. Затем можете закрепить между собой посадочное место и воздуховод.

Конструкция готова к эксплуатации.

Вывод

Вентиляционные выходы являются необходимым элементом металлической крыши, от которого зависит ее долговечность. Если при строительстве дома или замене кровли строители допустили ошибку и не обеспечили вентиляцию подкровельного пространства, то монтаж аэраторов можно выполнить самостоятельно.

Главное – правильно определить их количество и расположение, чтобы воздухообмен был эффективным.

Из видео в этой статье можно подчерпнуть дополнительную информацию по данной теме.

Выход вентиляции для металлочерепицы

Правильное соотношение температуры и влажности воздуха в подкровельном пространстве – это и есть основная задача вентиляционной системы крыши, наличие которой обеспечит корректную работу крыши как единого комплекса.

Известно, что теплые воздушные массы поднимаются вверх, увлекая с собой влагу в парообразном состоянии. Если вентиляция металлочерепицы не обустроена, или она функционирует неправильно, влага, не имея выхода, скапливается в замкнутом пространстве и, достигая точки росы, конденсируется на элементах кровельной конструкции.

В связи с этим возникают угрозы следующего плана:

  1. Конденсат, осевший на деревянную стропильную конструкцию крыши, может вызвать появление грибка и ее гниение, что впоследствии приведет к преждевременному разрушению.
  2. Конденсат, осевший на металлических элементах кровли, провоцирует возникновение коррозии, что со временем приводит к потере их несущей способности и целостности.
  3. Влага хорошо впитывается в кирпичные или бетонные элементы кровельных конструкций, что может провоцировать повышение их теплопроводности и в будущем привести к их разрушению;
  4. Сконденсированная влага быстро пропитывает кровельный утеплитель, вследствие чего он полностью теряет свои свойства, преобразуясь из теплоизолятора в теплопроводник. Как следствие – увеличение затрат на обогрев и кондиционирование строения в соответствующие сезонные периоды.

Проблема, описанная в последнем пункте, является одной из ключевых, и может проявиться в самые короткие сроки.

Как обустроить вентиляцию скатной кровли – основные принципы

Схема монтажа вентиляционного выхода

Для того чтобы выпустить скопившиеся в подкровельном пространстве воздушные массы, а с ними и влагу, необходимо обеспечить поступление свежего уличного воздуха.

Эту задачу призваны выполнять вентиляционные трубы для металлочерепицы. В нижней части кровли из металлочерепицы обустраивают специальные продухи, сквозь которые холодный уличный воздух попадает в подкровельное пространство, выталкивая оттуда через выходы в коньковой области крыши из металлочерепицы скопившийся влажный воздух.

Такая циркуляция воздуха выполняет следующие задачи:

  • Выводится скопившийся водяной пар, проникающий в подкровельное пространство из жилой части дома;
  • Охлаждается поверхность металлочерепицы, что позволяет в зимний период избежать подтаивания снега и образования наледи и сосулек в области карниза крыши;
  • Исключается перегрев кровли и подкровельного пространства от солнечного излучения в летний период.
Читать еще:  Паропроницаемость материалов таблица

Кроме вентиляционных выходов, из подкровельного пространства отдельно обустраиваются выходы для вентиляционных каналов из кухни, ванной комнаты и других помещений здания. Также индивидуально монтируется выход для вентиляции канализационного стояка.

Принцип действия непрерывных вентиляционных выходов

Вентиляционные выходы на поверхности кровли могут быть двух видов:

  1. Точечные выходы – устанавливаются в области конька крыши с определенным шагом друг от друга. По своему виду они напоминают гриб. Их еще называют кровельными аэраторами. Также, они могут быть оснащены принудительными вентиляторами.
  2. Непрерывные выходы – монтируются по всей длине конька и являются малозаметными, поскольку окрашены в цвет металлочерепицы и, в отличие от точечных выходов, не выступают над ее поверхностью.

Во избежание попадания прямого дождя, сверху выходы закрываются декоративными колпаками, выполненными из металла или прочного пластика, и окрашенными в цвет металлочерепицы.

Как правильно смонтировать вентиляционный выход в металлочерепичной кровле

Для монтажа выходов в листе металлочерепицы необходимо проделать отверстие, через которое будет выведен вентиляционный канал. Во избежание протекания дождевой воды в этих местах необходимо использовать специальные заготовки (проходные элементы), которые поставляются в цвете металлочерепицы поставщиками кровельных материалов и комплектующих.

Метод монтажа вентиляционного выхода

Вентиляционный выход для металлочерепицы устанавливается по такому алгоритму:

  1. Необходимое количество выходов – из расчета один на 60 м. кв. поверхности крыши.
  2. Вентиляционный выход должен располагаться на расстоянии не ниже, чем 60 см от конька.
  3. Если конструкция крыши сложная, с большим количеством изломов и пересечений, число выходных элементов необходимо увеличить.
  4. Комплект поставки включает в себя шаблон, по которому намечают планируемое отверстие под вентиляционный элемент.
  5. После того, как отверстие в металлочерепице проделано, требуется закрасить торцевую часть металла во избежание возникновения очага коррозии.
  6. На силикон садится уплотнительное резиновое кольцо, после чего дополнительно крепится к кровле шурупами.
  7. После того, как герметик высохнет, проходной элемент можно установить на свое место.
    Он также фиксируется шурупами. При монтаже проходного вентиляционного элемента следует пользоваться только специально предназначенными шурупами, входящими в комплектацию поставки.
  8. С подкровельной стороны необходимо предусмотреть надежное примыкание гидроизоляционной и пароизоляционной пленки.

Чтобы влага не попала в слой уплотнителя, необходимо в примыканиях гидроизоляции и пароизоляции к вентиляционной трубе дополнительно нанести силиконовый герметик.

Не стоит экономить на обустройстве правильной вентиляции подкровельного пространства. Ведь ее стоимость ничтожно мала по сравнению с теми затратами, которые могут потребоваться на восстановительные работы покрытия крыши металлочерепицей в будущем, если вовремя не защитить свою крышу от конденсата. Качественные комплектующие и ответственные исполнители, придерживающиеся правильной технологии монтажа вентиляции крыши – все это в комплексе позволит значительно продлить срок службы вашего дома.

Функции

Универсальный вентиляционные выход необходимо устанавливать на крыши из металлочерепицы, так как этот материал производится в виде листов большой площади, швы между которыми в процессе монтажа герметизируются. Существует 3 весомых причины, по которым стоит оборудовать кровельную вентиляцию:

  1. Она предотвращает намокание утеплителя, благодаря чему сохраняются высокие термоизоляционные свойства материала. Учтите, что при повышении влажности термоизоляционного слоя всего на 5%, теплопроводность материала увеличивается вдвое и остается такой даже после высыхания. Поэтому монтаж вентиляционных выходов, цена установки которых не превышает нескольких тысяч рублей, способен отсрочить полную замену термоизоляционного слоя.
  2. Кровельная вентиляция предотвращает повышение влажности и преждевременный износ стропильного каркаса, который практически полностью состоит из древесины. Дерево – материал природного происхождения, при повышении влажности он страдает от гнили и плесени, которые являются результатом деятельности вредоносных микроорганизмов.
  3. Эта простая мера, цена которой меньше 1/10 доли суммарных затрат на возведение крыши, оптимизирует и выравнивает температуру кровельного покрытия. Благодаря вентиляционным выходам на поверхности крыши не образуется ледовая корка, перегружающая стропильный каркас и повреждающая покрытие из металлочерепицы при соскальзывании.

Профессиональные кровельщики утверждают, что для крыши с уклоном 20-30 градусов и площадью не более 60 кв. м достаточно одного вентиляционного выхода диаметром 50 мм. Чем больше и круче скаты, тем больше потребуется труб. Универсальный комплект включает в себя саму трубу, эластичный кожух, пластиковую проходку, защитный дефлектор, шаблон и крепежные элементы. Цена выхода составляет 700-1500 рублей в зависимости от материала и функционала модели.

Основные принципы устройства вентиляции скатных кровель

Поступление холодного уличного воздуха в подкровельное пространство обеспечивается в нижней части крыши. Для этого устраиваются, так называемые, продухи.

Выход воздуха делается сверху, чтобы вентиляция была действительно эффективной, необходимо, чтобы движение воздуха проходило по всему подкровельному пространству.

Задачи, которые должны выполнять вентиляционные трубы для металлочерепицы:

  • Удаление накопившегося водяного пара, проникающего в подкровельное пространство из помещений дома;
  • Выравнивание температуры кровли. Этот момент позволяет избежать образования сосулек и наледей на холодных карнизах вследствие стекания воды, образовавшейся при таянье снега на теплых поверхностях скатов.
  • Снижения потока тепла, возникающего в подкровельном пространстве при нагревании крыши солнцем.
Читать еще:  Как ставить снегозадержатели на металлочерепицу

Если в доме имеется вытяжка на кухне или система принудительной вентиляции внутренних помещений на кровле в обязательном порядке устанавливают вентиляционные выходы. Выход должен быть сделан и для стояка канализации, при невыполнении этого условия в доме могут появиться малоприятные запахи.

Выход фановой трубы соединяется со стояком канализации при помощи гофрированной трубы, снабженной переходным кольцом. Данный выход не оборудуется колпаком, чтобы на нем не образовывалась наледь.

Для вентиляции подкровельного пространства используют дефлекторы – вентиляторы низкого давления, они служат для удаления накопившейся влаги с чердака и кровельных конструкций.

В современном строительстве применяют несколько разновидностей систем для вентиляции кровли. Продухи или входы для воздушных потоков, как правило, закрывают декоративными решетками из металла или прочного пластика.

Выходы для воздуха могут быть:

  • Точечными;
  • Непрерывными.

Точечные выходы, называемые иначе аэраторами кровельными, устанавливают на отдельных участках конька или на скатах крыши. Эти элементы по форме напоминают грибок, некоторые модели имеют встроенные вентиляторы.

Непрерывные выходы монтируются по всех длине конька. Вентиляционные элементы кровли окрашиваются в цвет кровельного покрытия, поэтому они не портят общий вид дома.

Виды вентиляционных выходов и систем

В зависимости от предназначения, вентиляционные выходы делятся на несколько категорий:

для подкровельного пространства,

Для подкровельного пространства

В этом месте всегда происходит накопление влаги из-за ее конденсации внутри помещений, на внутренней поверхности металлической кровли и накопления из окружающей среды. Из-за избыточного скопления жидкости образуется плесень, грибки, другие вредные для организма человека вещества. Если из-под фронтонных и карнизных свесов кровли воздух поступает в недостаточном количестве, устанавливается дополнительная система вентиляции.

Для помещений

Вентиляционные выходы для внутренних комнат делятся на два вида: с естественной и принудительной циркуляцией воздуха. Во втором случае необходимо дополнительно приобретать специальный электрический вентилятор, монтируемый в колпак-дефлектор.

Купить продукцию этого типа можно в нашем каталоге.

Для канализации

Чтобы избежать неприятных запахов в помещениях и создать корректный гидрозатвор, устанавливаются канализационные выходы вентиляции. Они также монтируются на крышах сооружений и служат для стабилизации давления при сливе. В разных регионах рекомендуется устанавливать выходы по-своему:

в теплых областях лучше монтировать неизолированные выходы для проветривания канализационных стояков;

в холодной местности необходимо выполнить теплоизоляцию труб и избегать применения колпаков-дефлекторов.

Ознакомиться с ассортиментом товара этой категории можно здесь.

Вентиляция цоколя

Для предотвращения образования сырости и накопления влаги в подвальных помещениях создают особую систему проветривания. Достичь положительного результата в цокольном помещении можно путем применения сразу двух видов вентиляции: приточной трубы и цокольного рефлектора.

Приточная труба конструируется на фасадную часть помещения. Вентиль для труб оснащается термостатом, способным реагировать на перемену температурного режима на улице. Это позволяет автоматически регулировать приток воздуха извне.

Цокольные рефлекторы могут монтироваться на крышу или фасад здания, что зависит от высоты строения, степени заглубления цокольного этажа и некоторых других факторов.

Так выглядят вентиляционные выходы Vilpe

Способы обустройства вентиляции

Вентиляция на крыше частного дома представляет собой систему из нескольких элементов, действующих в комплексе и обеспечивающих воздухообмен подкровельного пространства. Эти элементы выполняют определенные функции и являются неотъемлемыми частями системы.

Для кровельной вентиляции не обязательно наличие всех элементов. Однако, чем их больше, тем эффективнее и интенсивнее будет производиться воздухообмен. Все вентиляционные элементы являются самостоятельными деталями кровельного покрытия и конструкционно между собой не связаны. Рассмотрим их внимательнее.

Карнизная вентиляция

Карнизный свес является естественным участком поступления свежего потока. При укладке кровли и монтаже софитов (элементов оформления карниза с нижней стороны) оставляют продольную щель по всей длине карнизной линии. Сквозь нее в подкровельное пространство поступает свежий воздушный поток.

Здесь работает не перепад давлений, как в обычных естественных вентиляционных системах. Влажный воздух, насыщенный испарениями из утеплителя, нагревается от тепла кровли, поднимается вверх и выводится через коньковые вентиляционные элементы.

Для защиты от пыли, мелкого мусора или грызунов карнизная вентиляционная щель закрывается специальной сеткой из ПВХ или металлической перфорированной полосой. Она свободно пропускает воздух, обеспечивая эффективный воздухообмен подкровельного пространства.

Ознакомьтесь с элементами карнизной вентиляции из нашего каталога:

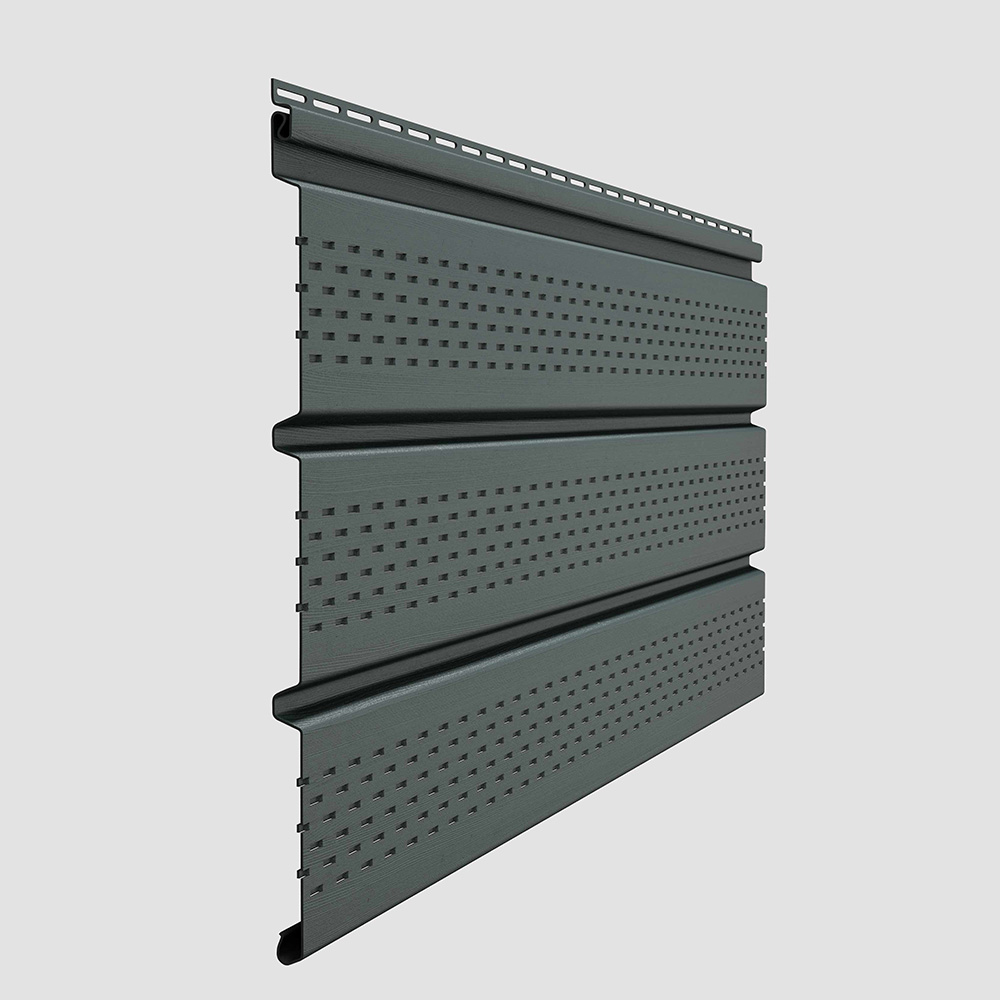

Софит STANDARD Т4 с полной перфорацией

Софит LUX Т4 с центральной перфорацией цвет орех

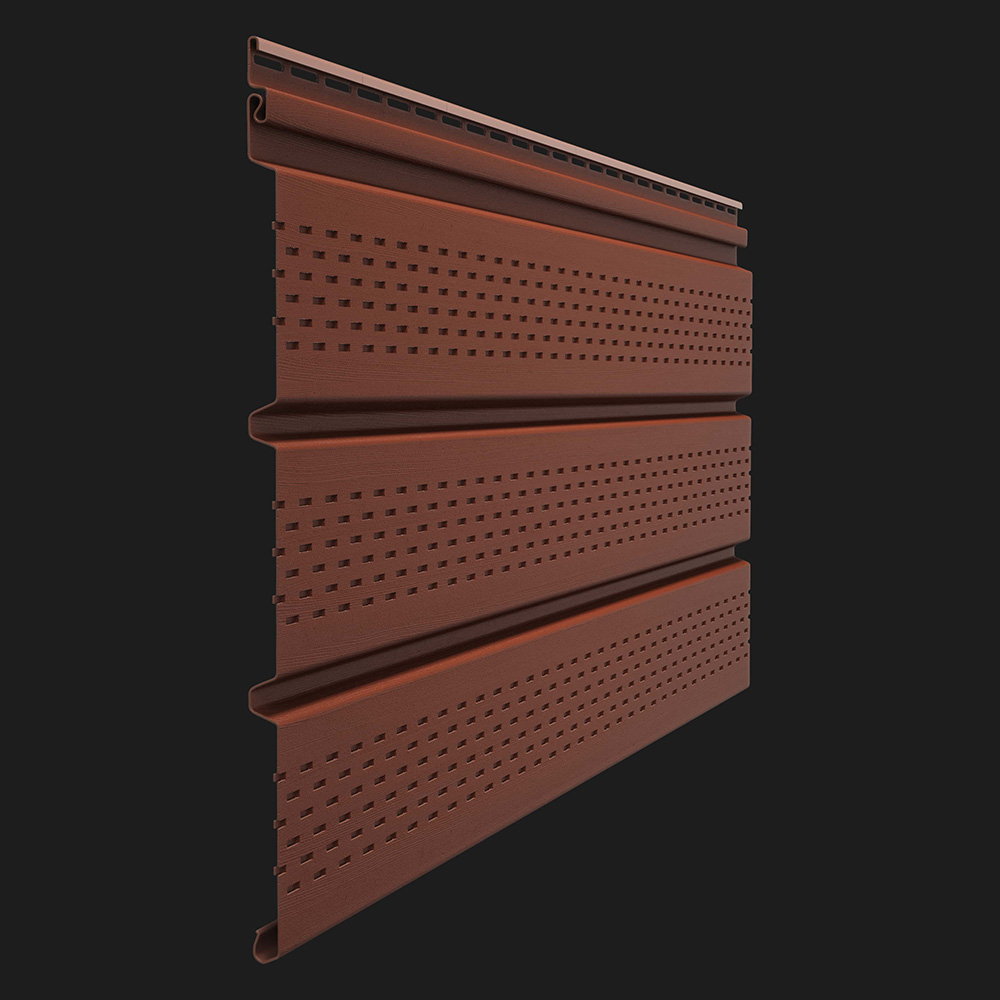

Софит PREMIUM T4 с полной перфорацией цвет гранат
