Монтаж греющего кабеля на кровле

Монтаж обогрева кровли, желобов и водостоков

В зимний период при отсутствии надлежащего ухода кровли представляют серьёзную угрозу для окружающих. Чистка крыш от снега решает эту проблему на короткое время – до следующего снегопада. Зато монтаж системы обогрева кровли и водостоков полностью снимает эти риски. Система обогрева крыши выполняет такие функции, как:

  • защита кровли от обледенения;
  • снижение снеговой нагрузки;
  • защита уязвимых участков кровельного покрытия от повреждений;
  • предотвращение образования наледей и сосулек;
  • предохранение водосточных труб, воронок, желобов от замерзания.

Стоимость работ по монтажу систем обогрева кровли и водостоков достаточно высока, зато они на много лет вперёд избавят вас от регулярных расходов на очистку крыш. Кроме того, вы существенно снизите затраты на ремонт кровельных покрытий.

Наши услуги

Специалисты строительной компании «Кронотэк» предлагают вам монтаж греющего кабеля на кровле «под ключ» и полный спектр сопутствующих услуг. Работаем по официальному договору, не нарушая оговоренных сроков и не выходя за пределы утвержденной с заказчиком сметы.

Готовы подключиться к реализации вашего проекта на любой стадии, выполняем:

  • обследование кровли и осуществление необходимых замеров;
  • подготовка проекта, сопутствующей документации и расчет смет;
  • подбор необходимых расходных материалов;
  • поставка или помощь в закупке кабеля и комплектующих, доставка заказа на объект;
  • монтажные работы на поверхностях любой сложности – кровля, внутри помещения, наружные открытые площадки;
  • шеф-монтаж;
  • пусконаладочные работы.

Обогрев холодной крыши

Особенность холодной кровли в том, что монтаж происходит вместе с вентиляцией и теплоизоляцией. Такого рода устройства есть на нежилых чердаках. Такой принцип не дает теплу проникать на поверхность, поэтому снег не превращается в лед.

Принцип обогрева кровли находится в укладке греющего кабеля, именно для этого он прокладывается на крыше и в водостоках. Сила тока в кабелях от 20 до 70 Вт. Такой мощности хватает, чтобы вода стекала и не замерзала в трубах.

Преимущества применения системы обогрева кровли

Монтаж подобной системы можно назвать одним из самых рациональных способов борьбы с наледью на кровле, его преимущества:

  • Исключение применения ручного труда по очистке крыши в опасных условиях.
  • Подогрев кровли обеспечивает наиболее щадящие условия эксплуатации крыши в период возможного образования наледи. При этом исключается возникновение дополнительных нагрузок, способных повредить не только кровельный материал, но и несущие конструкции.
  • Ликвидация возможных протечек крыши, возникающих из-за перемерзания водоотводящих устройств.
  • Применяемые системы автоматики обеспечивают простоту управления системой.

Кабельный обогрев водостоков кровли своими руками

Как лучше всего сделать кабельный обогрев водостоков кровли и можно ли провести работы своими руками?

Зимой и ранней весной все мы часто наблюдаем свисающие с крыши наросты снега и сосульки. Такие ледяные наросты не только разрушают материалы кровли, желоба и трубы системы водостоков, но и несут угрозу для здоровья проходящих внизу людей. Для ликвидации этого опасного явления приходится своими руками очищать поверхность крыши от снега и сбивать сосульки.

Значительно облегчить уход за системой ливневых стоков поможет монтаж системы антиобледенения на основе греющего кабеля для водостока . Такой кабель может использоваться не только как обогрев системы водостоков, но и прокладываться по краю кровли, исключая ее обледенение. Желательно закладывать систему обогрева на этапе проектирования системы ливневой канализации .

Преимущества системы обогрева

Установив кабельный обогрев системы ливневых стоков и кровли, вы получите такие преимущества:

  • Избавитесь от сосулек и ледяных наростов по краю крыши.
  • Значительно продлевается срок эксплуатации кровельного материала, системы водостоков и других конструктивных элементов крыши.
  • Больше не потребуется самостоятельно очищать крышу от снега.
  • Доступный и легкий монтаж, который можно произвести своими руками с системой наружного водостока .
  • Возможность оснастить кабельный обогрев дополнительными датчиками, полностью автоматизирующими процесс.

Не стоит бояться значительного расхода электроэнергии. Правильно смонтированный кабель обеспечивает надежный обогрев всей системы ливневых стоков, потребляя при этом от 200 до 500 Вт, в зависимости от площади крыши.

Виды греющего кабеля

Для системы антиобледения применяются два вида нагревающего элемента: резистивный или саморегулирующийся кабель. Рассмотрим оба варианта более подробно.

Резистивный кабель

Этот элемент системы антиобледенения состоит из токопроводящей жилы, выполненной из специального сплава. Токопроводящая жила заключена в несколько слоев полимерной обмотки.

Также применяется экран из медной проволоки, который выполняет функцию заземления.

Наиболее популярной является модель с двумя греющими жилами.

Среди достоинств применения резистивного греющего элемента стоит отметить:

  • Резистивный кабель обладает доступной ценой.
  • Отсутствие стартовых токов.
  • Равномерный нагрев всей поверхности.
  • Постоянная мощность.

К недостаткам, которыми обладает обогрев системы водостоков и кровли, оборудованный кабелем резистивного типа относится:

  • Производя монтаж, кабель не подлежит резке: нужен точный расчет длины всей системы.
  • Мощности резистивного провода может не хватать на открытом участке крыши, а в закрытых трубах системы водостоков – перегреваться.
  • Укладка такого кабеля довольно затруднительна: нужно внимательно следить, чтобы провод не переплетался – в этом месте он очень быстро выйдет из строя.
Читать еще:  Расчет перекрытия по металлическим балкам

Наиболее выгодным и удобным решением является монтаж зонального резистивного провода. Такой кабель имеет нагревательный дополнительный элемент – нихромовую нить, обмотанную вокруг первого слоя полимерной изоляции.

Саморегулирующийся кабель

Еще один вид греющего кабеля, применяющегося для обогрева системы ливневых стоков, называется саморегулирующийся. Такой кабель обладает следующей особенностью:

  • Между токопроводящими жилами при производстве запрессовывается специальный полимер, изменяющий показатель электрического сопротивления в зависимости от окружающей температуры.
  • Такая матрица при отрицательных температурах воздуха имеет минимальное сопротивление, что позволяет использовать обогрев водостоков и кровли на максимальной мощности.
  • При повышении температуры, сопротивление также увеличивается, уменьшая мощность нагрева провода.

Такой саморегулирующийся кабель, используемый в системе антиобледенения крыши и системы ливневых стоков, обладает следующими преимуществами:

  • Серьезная экономия электроэнергии: кабель самостоятельно регулирует мощность нагрева в зависимости от температуры.
  • Легкий монтаж, доступный для выполнения своими руками.
  • Мощность не зависит от длины провода, поэтому нет необходимости точных расчетов. Выполняя монтаж, кабель можно при необходимости разрезать на отдельные куски.

Кроме того, одним из главных достоинств, которыми обладает саморегулирующий кабель – это возможность локального нагрева поверхности.

То есть, на участках, где ниже температура, например, лежит снег, кабель нагреется сильнее, чем в закрытой трубе водостока.

К недостаткам саморегулирующегося провода нагрева относится:

  • Более высокая стоимость.
  • Значительные стартовые токи.

Наиболее экономически выгодными являются комбинированные системы антиобледенения: обогрев кровли производится резистивным элементом, а для водостоков используют саморегулирующийся кабель.

Технология монтажа

Давайте кратко рассмотрим основные моменты, как своими руками производится монтаж греющего кабеля для системы отвода ливневых стоков:

  • По краю кровли в одну нить укладывается резистивный провод. При этом укладка производиться зигзагообразно, для предотвращения обрыва при сходе массы снега.
  • Монтаж (фиксация) к кровле производится при помощи герметиков и монтажной ленты.
  • В желобах греющий кабель прокладывается в две или три нити. Фиксация нитей провода производится на специальные пластиковые планки.
  • В вертикальных водоотводных трубах саморегулирующий нагревательный провод фиксируется при помощи монтажной ленты или специальной термоусаживаемой трубки. Здесь достаточно одной или двух нитей провода.

Кроме этого, система антиобледенения кровли оснащается такими датчиками:

  • Датчики наличия осадков и воды. Эти приборы определят, когда в желобах присутствует вода.
  • Наружный термостат автоматически включит обогрев кровли при понижении температуры.

В последнее время на рынке стали появляться компактные метеостанции, позволяющие сделать систему обогрева еще более экономичной, настроив ее с учетом местных климатических реалий.

Использование механических способов крепления нужно исключить, чтобы не повредить герметичность кровли и целостность системы отвода атмосферных стоков.

Рассмотренный материал еще раз доказывает необходимость обустройства обогрева кровли и водоотвода во избежание обледенения.

Рассмотренные варианты позволят вам сделать правильный выбор греющего элемента. А приведенная инструкция по установке поможет выполнить монтаж системы своими руками.

Обогрев кровли и его преимущества

Итак, для того чтобы предотвратить обледенение крыши ее обогрев считается наиболее эффективным способом. Далее мы обозначим основные его преимущества:

  • Вам не придется самостоятельно вручную бороться с сосульками
  • Подогрев крыши обеспечит приемлемые условия для ее эксплуатации
  • Как уже отмечалось выше, это поможет избежать излишней нагрузки, и защитит кровельный материал
  • Сведение к минимуму возможных протечек
  • Система управляется автоматически.

Монтаж греющего кабеля

  • ВКонтакте
  • Facebook
  • ok
  • Twitter
  • YouTube
  • Instagram
  • Яндекс.Дзен
  • TikTok

Греющий кабель — разновидность кабельно-проводниковой продукции, предназначенной для обогрева различных поверхностей, включая кровельные и водосточные элементы крыш, что делается для защиты кровли от образования наледи в зимнее время года. Данные типы кабелей представляют собой одну или несколько токопроводящих (нагревательных) жил, имеющих особенность выделения тепла при прохождении электрического тока через них.

Разновидности греющих кабелей

Существует несколько разновидностей нагревательных кабелей, отличающихся конструкцией, техническими характеристиками и эксплуатационными качествами. Наиболее распространенными являются следующие два вида:

1. Резистивные кабели. Кабель данного типа имеет низкую стоимость и отличается простотой монтажа. Однако имеются недостатки, а именно фиксированная длина и одинаковая мощность на всем протяжении обогревательной кабельной линии. При укладке греющего кабеля резистивного типа запрещается его укорачивать или удлинять.
2. Саморегулирующиеся кабели. Прокладка нагревательного кабеля этого типа допускает укорачивание или удлинение проводника, что можно делать прямо на месте проведения монтажных работ.

Монтаж нагревательного кабеля на кровельных и водосточных элементах крыш

Правила монтажа греющего кабеля установлены индивидуально для каждого отдельного вида кабельной продукции, типа и конструкции обогреваемого объекта. Рассмотрим, как установить греющий кабель на ендовах, водостоках и желобах крыш.

Укладка нагревательного кабеля на желобах и карнизах

Желоба являются одним из ключевых элементов водосточной системы кровли, потому их прогрев в зимнее время года является обязательной процедурой. Чтобы защитить его от наледи, необходимо проложить греющий кабель по всей длине желоба. Мощность кабеля на погонный метр подбирается в зависимости от диаметра водосточного элемента и составляет от 200 до 300 Вт/м². Крепление кабеля, как правило, осуществляется при помощи специальной алюминиевой клейкой лентой.

Читать еще:  СНиП на кровельные работы мягкая кровля

Вместе с желобами защите от наледи также подлежит карниз крыши. Кабель на них обычно укладывается «змейкой». Расстояние между ребрами «змейки» подбирается в зависимости от мощности кабеля и типа кровельного материала. Например, металлические листы с волнообразным профилем требуют, чтобы греющий кабель заходил в каждую нижнюю «волну». Длина ребер «змейки» обычно выбирается, исходя из длины «холодной кровли» (часть кровли, неотапливаемая теплом из здания) с прибавкой к этому значению 30–50 см. Крепеж к крыше также может выполняться при помощи алюминиевого скотча либо при использовании разнообразных конструкций (стальной трос, профилированная лента, специальные крепежи-крючки и т. п.).

При монтаже саморегулируемого греющего кабеля на карниз утеплять желоба в отдельности требуется не всегда. Для этого нижние ребра «змейки» просто спускаются с карниза на дно водосточного элемента. Ввиду своих теплофизических характеристик, саморегулирующийся кабель сможет создать оптимальную температуру прогрева и для карниза, и для желобов.

Прокладка греющего кабеля по ендовам

Чтобы уложить греющий кабель на ендовы крыши, не требуется использования какой-либо специальной схемы укладки. Кабель прокладывается от нижней части кровли на расстояние до 2/3 длины ендовы, крепится, загибается и вновь опускается к месту входа. Мощность обогрева на погонный метр подбирается в промежутке от 200 до 300 Вт на 1 м² ендовы. Этот метод прокладки может применяться к обоим типам нагревающего кабеля.

Укладка греющего кабеля в водостоке

Водосточные трубы обычно утепляются двумя кабельными обогревательными линиями по всей длине — от воронки до выходной части. В трубу опускается заранее согнутый кабель, желательно таким образом, чтобы параллельные его части не имели физического контакта между собой (может привести к снижению производительности или самовозгоранию, особенно при использовании резистивных кабелей).

Крепление кабеля в трубе может быть выполнено при помощи клейкой ленты или термоусаживаемых трубок. При длине водосточной трубы более 6 м рекомендуется крепить кабель на стальной трос, который будет выполнять задачу несущего элемента линии для защиты от обрыва (в случае скопления льда на кабеле).

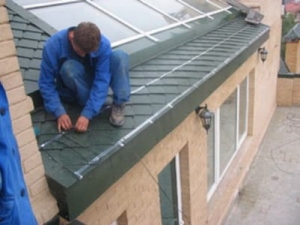

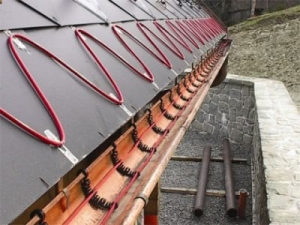

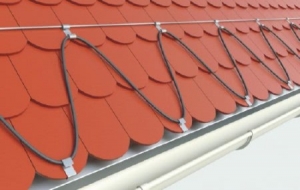

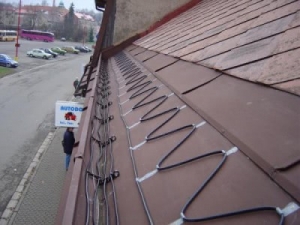

Обогрев кровли в фотографиях

Почему просто сбросить снег – не вариант?

Механическая очистка от снега обычно подразумевает таджиков с лопатами, последствия работы которых еще более разрушительны, чем отсутствие обогрева кровли. Также возникает необходимость вывоза снега. При этом методе люди находятся на скользкой крыше рискуя своим здоровьем, а очистка навесных желобов ото льда становится практически невыполнимой.

Единственный плюс этого метода – дешевизна, которая впоследствии приведет к расходам на ремонт кровли.

Что мы предлагаем?

Наш инженерный центр предлагает монтаж (под ключ) системы обогрева кровли, выполненная профессионалами с опытом работы с 1997 года и имеющих сертификаты от производителя греющего кабеля nVent (Raychem США). Наши специалисты оснащены только профессиональным оборудованием: лестницы, строительные фены, тепловизоры, лазерные рулетки и тд.

Какой лучше купить обогревательный кабель

Делать выбор нагревательного кабеля доведется из резистивного, который стоит недорого, и саморегулирующегося, более дорогого провода.

Первый вариант – это стандартная металлическая жила с изоляционным покрытием. При покупке данного изделия единственное что нужно, это затребовать у продавца сертификат, который подтверждает пожарную безопасность его эксплуатации. Подсоединяя такой провод для обогревания стальной водосточной системы к замкнутой цепи, вы сформируете постоянное сопротивление. В результате провод будет потреблять одинаковую мощность весь эксплуатационный период, и выдавать постоянную температуру.

Недостатки резистивного кабеля:

  • На участках перехлеста нагревательный провод достаточно часто перегорает.
  • Нет возможности нарезать провод на отдельные отрезки подходящей длины. Как правило, такие провода и блоки продаются уже готовых параметров, и укладываются без изменений. Поэтому в данном случае единственный выход – это подбор отдельных блоков так, чтобы в сумме их длина соответствовала длине участка крыши, который будет обогреваться.

Наиболее оптимальный вариант обогрева кровельной конструкции, несмотря на то, что он обойдется значительно дороже – это монтаж саморегулирующего кабеля. Конструктивно такая система обогрева представляет собой матрицу, способную реагировать на изменения внешней температуры, изменять степень сопротивления. Соответственно температура подогрева провода также меняется. Это позволяет значительно уменьшить расход потребляемого обогревательной системой электричества.

Преимущества саморегулирующего кабеля:

  • Устойчивость к перегоранию.
  • Наиболее продолжительный эксплуатационный период.
  • Возможность нарезать провод на отдельные отрезки.
  • Отсутствует потребность применения дополнительного температурного датчика.

Какой же покупать греющий кабель для кровли – саморегулирующийся или резистивный?

Специалисты рекомендуют комбинировать, то есть для обогрева водосточной системы прокладывать саморегулирующийся провод, для обогрева кровельной конструкции – резистивный нагревательный провод. Комбинированная система обогрева предоставит возможность существенно сэкономить на строительных материалах, и будет эффективно обогревать крышу, водостоки.

Монтаж

Наша компания уже не первый год рассчитывает, проектирует и внедряет системы обогрева кровли и водостоков. Благодаря прямому сотрудничеству и поставкам продукции от ведущих мировых производителей нагревательных кабелей, наши клиенты получают действительно низкие цены.

Читать еще:  Какое расстояние должно быть между стропилами

Конечно, мы можем просто продать вам товар для собственноручной реализации обогрева, но задумайтесь, так ли это выгодно?

  1. Подогрев свеса кровли выполняется согласно требованиям технической документации. Непосредственно укладка греющего кабеля может обойтись без работ в подкровельном пространстве. Но места подключения греющего кабеля, распределительные коробки, датчики и другое электротехническое оборудование могут потребовать частичного демонтажа кровельного покрытия или нарушения его целостности. Для работ на высоте необходимо соответствующее оборудование, материалы, опыт. Существуют риски получения травм и т.п.
  2. Чтобы кабельная система запустилась, исправно работала и при этом оптимально расходовала энергию, осуществляла подогрев в заданном диапазоне температур, при строго определенных условиях включения и выключения, необходимо произвести качественные расчеты, грамотно спроектировать расположение греющих элементов. Нельзя забывать про индивидуальные особенности кровли, системы водостока. Это опыт, время, знание технологий, нюансов и т.п.

Не проще ли довериться нам и быть уверенным в том, что вы все сделали правильно?

  • Мы заключим официальный договор на проведение работ.
  • Все работы, ответственность сторон, сроки, суммы к оплате за материалы и монтаж, а также другие условия будут заранее определены.
  • На завершающей стадии реализации проекта система обогрева кровли будет подвергнута тестовым испытаниям с официальным заключением экспертов.
  • Итоги будут сданы официально. С подписанием соответствующих форм документов.

Мы работаем не только с юридическими организациями, но и с физическими лицами. В обоих случаях вы получаете удобный способ оплаты (мы работаем как наличным, так и с безналичным расчетом), бесплатное гарантийное обслуживание (в течение первого года) и сертифицированные электротовары.

Этапы взаимодействия с заказчиком для выполнения монтажа обогрева кровли и/или водостока

  1. Оформление первичной заявки
  2. Уточнение деталей для расчетов системы обогрева (требуется план кровли, если его нет, наши специалисты составят его на месте)
  3. Непосредственно процедуры расчета и проектирования
  4. Согласование проекта (монтажной схемы) с заказчиком
  5. Подписание договора на проведение монтажных работ (с конкретными сроками всех этапов и суммами оплаты за работы и оборудование)
  6. Выполнение работ по монтажу систем обогрева кровли и водостока после внесения оговоренной в договоре предоплаты
  7. Проведение пуско-наладочных работ и испытаний
  8. Сдача итогов работы с подписанием соответствующего акта
  9. Окончательная оплата
  10. Передача сопроводительной и технической документации (акты работ, сертификаты, монтажная схема, протоколы испытаний и т.п.)
  11. Бесплатное годовое сервисное обслуживание и первый предсезонный запуск системы.

К типовым обогреваемым зонам системы относятся:

обогрев крыши
обогрев ендов
обогрев водосточных труб
обогрев капельника
обогрев плоской кровли
обогрев направляющего лотка
обогрев водосборных лотков
обогрев воронок
обогрев края кровли
обогрев карниза
обогрев желобов
обогрев мансардных окон

Цены на монтажные работы

Монтажные работы
НаименованиеЕд. измерения.Цена в рубляхЗаметки
Укладка греющего кабеля — проклейка бутиловой лентой в горизонтальных водостоках-разжелобким.п.190
Укладка греющего кабеля оцинкованными/медными креплениями в водостоках-разжелобкахм.п.210
Опуск греющего кабеля на тросу в водосточные вертикальные трубым.п.180
Укладка греющего кабеля. Обогрев капельниковм.п.280
Укладка греющего кабеля в мансардные окнам.п.220
Укладка греющего кабеля в Ендовым.п.220
Прокладка силового кабеля открытаям.п.120
Прокладка силового кабеля в гофре-металорукавем.п.170
Сверление отверстий 30 ммшт.850
Сращивание греющего кабеля с силовым соединительной заделкойшт.270
Подключение силового кабеля к щиту управления. 1 фаза.шт.1500
Подключение силового кабеля к щиту управления. 3 фазы.шт.3500

Скачать полный прайс-лист на монтаж системы обогрева кровли можно по ссылке ниже:

Продукция сертифицирована

Компания «Обогрев Люкс»

+7 812 648-24-84 +7 495 215-24-94 +7 800 555-32-84

Правила монтажа системы на крыше

Обустройство обогрева происходит по-разному, в зависимости от типа кабеля. Любые работы рекомендуется начинать с определения места установки блока управления и подвода к нему питания и заземления.

Прежде чем закрепить резистивный кабель на кровлю, нужно внимательно все рассчитать и вымерить, ведь длина секции определена, и добавить или убавить кабель нельзя. Если монтируется одножильный, то необходимо чтобы его конец вернулся к началу, где будет осуществлено подключение к сети.

При монтаже двужильного, необходимо просто зафиксировать его конец на крыше. В начале и конце монтажа проводятся замеры сопротивления. Если значение не изменилось, значит монтаж прошел успешно и кабель не был поврежден.

Монтаж и обустройство саморегулирующегося кабеля значительно проще, так как его можно нарезать на любые отрезки длиной от 0,5 до 200 метров. Укладка происходит аналогичным способом с резистивным.

Различные датчики рекомендуется устанавливать в местах, где вероятность их загрязнения минимальная.

Если все работы выполнены без ошибок, а компоненты подобраны правильно — такая система обогрева прослужит не менее 15 лет. Надо только ежегодно проводить осмотр и очистку перед зимним сезоном.
