Водосточная система для крыши: описание и расчет

Из названия понятно, что данная система предназначена для отведения воды с кровли здания. В статье объясним, для чего необходимо устанавливать водосток и приведем инструкцию по его расчету.

• Нужна ли водосточная система?

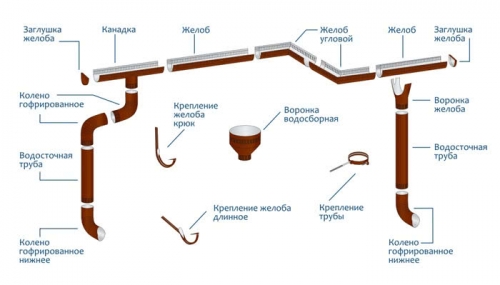

• Элементы водостока
• Расчет водосточной системы

Нужна ли водосточная система?

Некоторые застройщики уверяют, что в установке водосточной системы нет большой необходимости. Во-первых это приведет к затратам на материал, во-вторых монтаж системы также не самое дешевое удовольствие. Другими словами, вода с крыши должна свободно стекать на отмостку, а в дальнейшем на землю. Действительно специальная системы стока воды не нужна, если:

• увеличить свес крыши до 0,7-0,8м;
• выполнить качественную гидроизоляцию фундамента и стен цоколя;
• в качестве облицовки цоколя использовать влаго- и морозостойкий материал (например, клинкерную плитку, природный камень или цокольный сайдинг);
• обеспечить необходимый уклон отмостки в сторону, противоположную дому;

Посчитав затраты на дополнительные работы и материалы, приведенные в данном списке, можно понять, что установка водосточной системы для крыши будет гораздо дешевле. Также не стоит забывать про комфортное времяпрепровождение недалеко от здания. Без водостока во время сильного дождя пройти в дом будет крайне затруднительно.

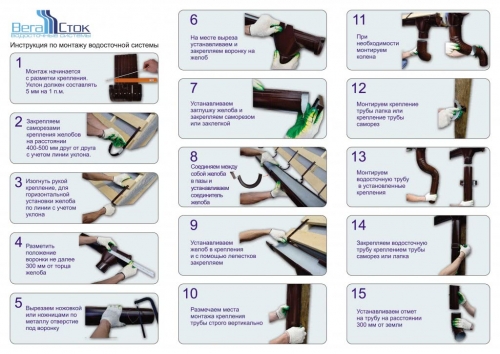

Элементы водостока

Расчет водосточной системы

Для того, чтобы произвести самостоятельный расчет водосточной системы необходимо прежде всего замерить расстояние, на которое будет устанавливаться в дальнейшем водосток. В случае с двускатной крышей достаточно знать ширину скатов (для желоба) и высоту от карниза до нижней части дома (для сточной трубы).

После того, как известны все необходимые размеры можно приступить к расчету данного материала.

Начать следует с подсчета одного из основных элементов водосточной системы — желоба. Как правило, его длина составляет 3м, но могут быть различия в зависимости от производителя. Разберемся на примере дома с односкатной крышей размером 6 на 16, где 16 метров — длина карниза, 6м — длина ската.

Расчет водостока

Нехитрым делением, округляя в большее количество, получим, что желобов в данном случае понадобится 6 штук: 16/3=6. Таким же образом можно рассчитать количество и для других размеров. Стоит отметить, что необязательно осуществлять расчет целого количества желобов, оставшиеся обрезки можно успешно использовать для другого здания.

Следующим этапом узнаем, сколько нужно крюков (держателей) для желоба. Среднее расстояние, на которое они монтируются составляет 0,7 метра. Аналогичным образом получаем, что кронштейнов нужно 16/0,7=23.

Заглушки рассчитываются очень просто. Для такой формы крыши их количество составит 2 штуки.

Также для увеличения герметичности водосточной системы следует установить соединители желоба с резиновой прокладкой. Всего понадобиться 5 элементов.

Для того, чтобы узнать точное количество воронок, осуществляющих сток воды из желоба в сливную трубу, нужно учитывать важный момент: на каждый элемент водостока не должно приходиться более 50 м2 кровли. Другими словами, если в данном случае Вы имеет скат длиной более 6 метров, лучше установить по 2 воронки на каждую строну дома. В противном случае вся система будет выполнять свои функции не на все 100%, и в дальнейшем возможны протечки воды через желоб. В нашем случае следует установить воронки в количестве 2 штук.

Количество колен трубы рассчитывается по правилу: по 3 на каждую воронку. Один из них будет выполнять функцию отвода и располагаться в самой нижней части трубы.

Как и желоба, трубы имеют длину порядка 3 метров и есть еще соединительные элементы (длиной 1 метр), которые монтируются между 2 коленями и предназначены для обвода свеса крыши. Соответственно, можно без труда узнать сколько труб нужно для конкретной водосточной системы.

Не забудьте о креплении трубы. Их нужно по 1 штуке на каждый метр трубы.

Для более сложных крыш водосток рассчитывается индивидуально с использованием дополнительных элементов, таких как угол желоба (внешний и внутренний), тройник трубы и т.д. Надеемся, что эта статья поможет Вам определиться, сколько нужно комплектующих для водосбора частного дома, дачи или бани.

Сечение водостока

Форма водосточных систем может быть круглой и прямоугольной. По большому счёту это ни на что не влияет, кроме эстетики.

Гораздо более важен размер водоотводной системы. Как правило, для частного дома объёма стандартных конструкций всегда достаточно, поэтому можно не утруждать себя расчётами диаметра водостока.

Простой пример: минимальный диаметр желобов от «Металл Профиль» – 120 мм – рассчитан на скаты площадью до 80 м2. Для частного дома это немало. Увеличенный жёлоб 150 мм – до 110 м2. Для крупных объектов выпускается промышленная серия «Проект» со 185-миллимитровыми желобами, которые могут обслуживать скаты площадью до 180 м2.

С чего начать

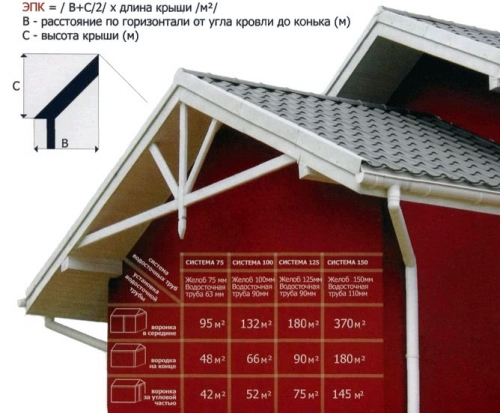

Основной характеристической особенностью системы является ее пропускная способность, т.е объем воды, который конструкция сможет отвести с кровли. Прежде чем приступать к расчетам, нужно учесть тип крыши и ее конфигурацию, частоту и количество выпадаемых осадков.

Для расчета количества осадков на определенную площадь водоотведения используют следующую математическую формулу: Q = S *q/ 10 000, где:

• S – суммарная площадь крыши, с которой будет отводиться вода.
• q – максимально возможная интенсивность осадков.
• Q – количество осадков, которые приходятся на площадь водоотведения.

На основании полученных данных выбирают систему водоотведения, пропускная способность которой будет соответствовать имеющимся параметрам.

Расчет площади крыши

Для расчета площади крыши необходимы лестница, рулетка, лист бумаги и знание геометрии в объеме школьной программы. Методика расчета заключается в мысленном разбиении крыши сколь угодно сложной топологии на элементарные геометрические фигуры — треугольники, прямоугольники, трапеции. После этого измеряется сторона каждой фигуры, вычисляются их площади, суммируются полученные цифры.

Полученная в результате измерений и расчетов площадь крыши (водосборная площадь) будет использована в дальнейшем в формулах расчета систем водостока. Площадь каждого ската крыши необходимо записать отдельно, эти цифры пригодятся

Расчет воронок для внутреннего водостока осуществляется по правилу одна штука на 0,75 метров квадратных.

Длину крыши по ее продольной оси делят на количество воронок, получают шаг между воронками.

Если вы планируете установить водосточную систему на своем доме, то обращайтесь в нашу компанию, доверьте расчет водостока нам. Это обезопасит вас от случайных просчетов и ошибок.

Что представляет собой воронка?

Воронка внутреннего водостока – компонент конструкции, в которую сливается вода, попавшая в верхнюю часть водосбора. Элемент расположен продольно оси кровли в нижней точке крыши, которая герметично соединена с водосточной трубой. Основная цель компонента – устранение воды с кровли. Воронки бывают двух видов: плоские и в виде колпака. Первые применяются на ровной поверхности, последние – на кровлях со скатом.

Воронка может быть представлена не в единственном числе. Согласно СНиП, число компонента на плоской кровле должно быть не менее двух. Общее требование зависит от диаметра водосточной трубы: на одну обычную трубу должно приходиться не более 250 кв. м. крыши.

Расчет водосточной системы кровли

Как правильно произвести расчет водосточной системы кровли?

Без сомнения, ливневая канализация необходима для каждого дома. Такая система защищает фасад строения от намокания, продлевая срок эксплуатации облицовочных материалов и предотвращает подтопление подвала. Важным моментом выбора материалов лотков для ливневки является расчет водосточной системы при проектировании системы ливневой канализации .

Сегодня все большую популярность набирают пластиковые элементы ливневого водоотвода. Это объясняется невысокой стоимостью комплектующих, легким монтажом и обслуживанием самой системы отведения сточных вод.

Еще одним преимуществом пластиковых конструкций является их заводское изготовление а, следовательно, и стандартные размеры, что позволяет довольно точно рассчитать необходимое количество материала, зная размеры крыши и примерные значения площади кровли.

Как производится расчет производительности ливневки

Основной критерий, который учитывается при выборе элементов ливневой канализации, является пропускная способность всей системы.

Если расчет количества воронок, а также внутреннего диаметра труб и желобов водостока окажется неверным, то ливневка не будет справляться с большим объемом воды, стекающей с крыши.

Это приведет к неизбежному подтоплению фундамента дома и заливанию фасада. Чтобы рассчитать мощность или пропускную способность ливневой системы, необходимо:

• Знать среднегодовой уровень (максимальный и минимальный) количества осадков в регионе проживания.
• Произвести расчет площади кровли. При этом рассчитывать площадь всей крыши нет необходимости. Достаточно произвести расчеты самого большого ската (для многоскатной крыши). Эта величина и будет определяющим значением для всей системы ливневой канализации.

Расчет площади крыши

Для расчета площади самого большого ската кровли используется формула S=(A+B/2)×C, где:

• A – горизонтальная проекция боковой части ската;
• B – высота ската крыши (также по боковой проекции);
• C – длина ската кровли.

Все измерения необходимо производить в метрах для получения необходимого значения площади.

При расчете внутреннего водостока для плоских кровель, формула немного видоизменяется: S=A×C.

Расчет нагрузки на водоотвод

Высчитав площадь кровли, нужно рассчитать максимальный объем осадков, который будет приходиться на единицу площади системы водоотведения. Для этого применяется следующая формула Q=S×q/10000, где:

• S – площадь ската кровли, полученная ранее;
• q – максимальный уровень осадков в регионе.

Полученное значение, измеряемое в литрах на секунду, позволяет выбрать сечение внутреннего диаметра водоотводящих труб и желобов, а также количество водоприемных воронок, необходимое для нормального функционирования всей ливневки.

Расчет количества элементов ливневой системы

Определившись с сечением ливневки, нужно рассчитать необходимое количество элементов системы. Такие подсчеты необходимы, чтобы монтаж производился без задержек и в то же время не приобрести лишние аксессуары. Чтобы произвести расчет водостока, достаточно знать несколько основных размеров:

• длину карниза по периметру дома;
• высоту стен здания.

Согласно этим размерам, а также используя данные, полученные в результате предыдущих расчетов, легко можно произвести количество необходимых материалов своими руками:

• Произвести подсчет необходимого количества желобов довольно легко. Эти элементы ливневки имеют стандартные размеры. Длина металлических желобов составляет 2 метра, а пластиковых – 3 и 4 метра, в зависимости от производителя. Таким образом, зная длину карниза, легко найти нужное количество желобов. При получении промежуточных значений, например, 15,5 метра, нужно брать в большую сторону, то есть 16 метров желоба.
• Угловые желоба и соединительные элементы. Количество угловых желобов внутреннего и наружного исполнения равно количеству углов крыши. Этот показатель зависит от сложности конструкции и количества скатов кровли. Соединительные элементы подсчитываются по количеству прямых и угловых желобов, а также воронок.

Соединительных элементов понадобится на одну единицу меньше, чем количество воронок и желобов. Например, для соединения трех желобов понадобится два соединительных элемента.

• Заглушки необходимы, если производится расчет водосточной системы не замкнутого типа. Такие аксессуары устанавливаются на торцы крайних желобов и предотвращают перелив дождевой воды. При обустройстве замкнутой ливневой канализации, заглушки не нужны.
• Количество воронок зависит от того, сколько будет водосточных труб. Устанавливается по одной воронке на каждую трубу. Чаще всего установку водосточных труб и воронок производят по углам дома. Но в некоторых случаях выгоднее установить одну трубу по центру фасада.

В таком случае, водосточную трубу и воронку следует взять больше расчетного диаметра.

• Метраж водосточных труб рассчитывается умножением высоты дома на количество стояков. Крепление труб к фасаду дома осуществляется при помощи монтажных хомутов, из расчета два крепления на 1,5–2 метра трубы.
• Произвести расчет количества специальных креплений для воронок и желобов довольно легко. На каждую воронку устанавливается по два кронштейна. Шаг между кронштейнами для крепления желобов должен составлять 50–60 см.

Крепления (кронштейны) – самые недорогие элементы конструкции. Поэтому их лучше взять с небольшим запасом.

Рассмотренный материал наглядно демонстрирует легкость, с которой можно рассчитать и своими руками смонтировать водосточную систему для частного дома. Для этого не требуются особые навыки и глубокие познания инженерных нюансов, достаточно самостоятельно произвести некоторые замеры и подсчеты. Для сооружения системы следует руководствоваться требованиями СНиП для систем ливневой канализации .

Порядок расчета необходимого количества элементов для системы водостока

Итак, расчет водостоков производится в следующем порядке:

• Подсчет необходимого количества желобов. Производители предлагают желоба разной длины. Так, металлические желоба, как правило, имеют стандартную длину 2 метра, а пластиковые – 3 и 4 метра. Количество желобов подбирают так, чтобы отходы при монтаже были минимальны.

Пример: Если длина карниза составляет 12 метров, то задача решается просто — необходимо приобрести 3 желоба по 4 метра. А если длина ската 10,5 метров? В этом случае, выгоднее приобрести два желоба по 4 метра и один – длиной 3 метра. В результате в отход пойдет только 0,5 метра изделия (4 м+4 м+3 м=11 м).

• Подсчет необходимого количества соединительных муфт для желобов. Это расчет сделать очень просто: соединительных муфт потребуется на единицу меньше, чем приобретено желобов. То есть, в нашем примере, где нужно было приобрести три желоба, потребуется всего две соединительные муфты.
• Подсчет необходимого количества кронштейнов для крепления. Чтобы вычислить нужное число кронштейном можно воспользоваться несложной формулой:

N кронштейнов = (L – 0,3)/0,6 +1

В нашей формуле буквой N обозначено искомое число кронштейнов, а буквой L – длина карниза. 0,6 метра – это рекомендованный шаг расположения кронштейнов.

Пример: Подсчитаем количество кронштейнов, необходимых для крепления желоба на карнизе длиной 12 метров

( 12 -0,3)/0,6 + 1 = 20,5.

Конструкция водосточной системы

Округлим в большую сторону, следовательно, нам потребуется 21 кронштейн.

• Подсчет количества заглушек. Заглушка – это элемент, устанавливаемый на торцы желоба. Их количество зависит от конфигурации системы. К примеру, если система замкнута, то заглушки не устанавливают
• Подсчет количества углов (внешних и внутренних). Этот параметр определяется конфигурацией крыши, чем более сложный профиль имеет кровля, тем большее количество угловых элементов может потребоваться.
• Далее требуется сделать расчет количества водосточных воронок. Тут все достаточно просто, количество воронок совпадает с количеством водосточных труб, а количество последних определяется площадью кровли (об этом было сказано выше).
• Подсчет количества колен водосточных труб. Для того чтобы подсчитать количество труб, нужно знать ширину карнизного свеса и высоту от карниза до земли. Кроме того, нужно учесть, куда будет сливаться вода – просто на землю или в систему дренажа.

Совет! Отвод водосточной трубы не должен находиться на высоте, превышающей 20 см от поверхности земли.

Кроме того, следует выяснить, трубы какой длины предлагает выбранный производитель. Как правило, в продаже есть трубы по 3 и 4 метра.

• Подсчет количества хомутов, которые будут использованы для установки водосточных труб. На каждую трубу требуется взять по два хомута.

Разновидности и технические данные ливневых воронок

Абсолютно на всех крышах устанавливается ливневая система сбора и отвода воды. Выбор сливной системы зависит от угла наклона и конфигурации кровли.

Виды систем кровельного водостока

Не смотря на разнообразие крыш, профессионалы делят их на 2 направления – скатные и плоские. Для каждого направления используются свои виды сливных систем, соответственно и водоприемные воронки у них разные.

• Скатные – если кровля имеет уклон более 10º, то она относится к скатному направлению. Принцип действия у скатных систем водоотведения одинаков – по периметру кровли монтируется желоб, который собирает воду, а через воронки и водосточные трубы эта вода выводится в определенные точки;

Подробно о видах и тонкостях монтажа своими руками скатной системы водоотведения с фото и видео, вы можете узнать «ЗДЕСЬ» .

По правилам на скатных системах водоотведения одна водоприемная воронка монтируется не более чем на 10 м непрерывного желоба

• Система водоотведения плоской кровли на порядок сложнее, чем у скатной «сестры», поэтому здесь используется несколько схем разводки слива и под каждую схему рекомендуются разные воронки для плоской кровли.

Важно! Плоскими такие крыши именуют условно, скат там в любом случае есть, обычно угол колеблется в пределах 3º — 10º. Уклоны нужны, чтобы собирать воду в определенных точках с воронками.

На любой плоской кровле обустраивается разуклонка для сбора воды в воронки

Классификация водоприемников

На плоских кровлях все сливные системы регламентируются по ГОСТ 25336-82, информации там много, но нас, на любительском уровне интересуют 2 главные характеристики:

1. Пропускная способность водоприемных воронок;
2. Количество на м2

Вопрос с количеством водоприемных воронок на 1 м² решается просто. Норматив указывает, что при толщине сливной трубы 100 мм, на каждые 200 м² устанавливается одна сливная воронка. Монтируется она либо в центре, либо ближе к одному из бортов водосборного сектора.

Что касается пропускной способности, то на плоских крышах водосточные системы делятся на 2 вида:

1. Традиционные или обычные водостоки имеют диаметр сливного отверстия не менее 100 мм. Вода в них идет самотеком, при этом труба никогда не заполняется полностью. Система используется на небольших по площади крышах с простыми воронками;

При относительно небольшом сечении труб сифонно-вакуумная система водостока, по сравнению с обычной имеет КПД в 2 раза выше

1. В сифонно-вакуумных системах водосточные трубы заполняются полностью и при небольшом сечении труб, пропускная способность получается на порядок выше. За счет строения воронки и конфигурации трубной разводки создается вакуум и воду засасывает сильнее. Принцип действия такой же, как и при сливе топлива из бака машины.

В сифонно-вакуумной системе главным элементом выступает двухуровневая воронка, именно она обеспечивает заполнение трубы водой и всасывающий эффект

На самом деле есть только одно и двухуровневые сливы. Первый монтируется в традиционные системы, а второй в вакуумные.

Эти модели появились сравнительно недавно, в них выпускной патрубок может изменять угол наклона до 90º, что удобно при обустройстве частного дома, где не всегда, получается, четко следовать проекту.

Материалы изготовления воронок

• Пластик — пластиковые сливы считаются наиболее доступными по цене, но это, пожалуй, единственное их достоинство. Одно из мест, где установка подобных моделей оправдана – это небольшие технические здания с кровлей из профнастила или чего-либо подобного;
• Сталь – такие сливы считаются самыми прочными и долговечными. Их можно монтировать как на железобетонные, так и на деревянные или иные подвижные перекрытия. Цена на модели из оцинкованной стали ниже, но со временем цинк облазит и они коррозируют, поэтому лучше брать нержавейку или чугун;

Помимо стальных, пластиковых и комбинированных воронок, в бюджетном секторе широко используются чугунные модели, они конечно тяжелые, но зато прочные, долговечные и недорогие

• Комбинированные – здесь мы имеем дело с удачным симбиозом нержавеющей стали и современных полимеров. В таких моделях нагруженные узлы делают из стали, а полимер используется для защиты конструкции от агрессивного воздействия стоков.

Правила монтажа водосточных воронок

Устанавливая водосточные воронки, профессиональные кровельщики придерживаются следующих принципов:

• Размещают воронки в местах, расположенных ниже основного уровня крыши. Уклон между основанием и воронкой должен составлять минимум 2 градуса, а на расстоянии 50 см увеличиваться до 5 градусов. Уклон задают при разуклонке плитами утеплителя, керамзитом или бетоном.
• Водосточные воронки распределяют равномерно по поверхности плоской крыши из расчета 1 штука на 25 метров длины.
• Вне зависимости от площади кровли минимальное количество водосточных воронок – две. Так как в случае засора водостока или во время сильных ливней, вторая подстрахует вышедшую из строя или не справляющуюся с большим объемом воды воронку.
• Наименьшее допустимое расстояние между воронками водостока – 50 см. А от края крыши – 1 м.

Плоская кровля ↑

Для этого вида крыши также необходимо устанавливать водосточные системы . Проблема заключается в том, что монтаж компонентов необходимо проводить еще на этапе обустройства кровли.

Самый простой расчет внутреннего водостока учитывает лишь общую площадь кровли. На каждые 0,75 м² необходима одна воронка. Минимальный наклон внутренний горизонтальных труб должен составлять 15°. На практике подобную систему обустраивают только для больших жилых и промышленных зданий. Плоская конструкция крыши в частном доме большая редкость, так как ее характеристики значительно уступают скатной кровле.

Точный расчет водостоков лучше всего делать с помощью специализированных программных комплексов. Таким образом можно минимизировать вероятность ошибки и сформировать оптимальную комплектацию для обустройства водоотводной системы.

Расчет водосточной системы — Аквасистем (1,0 MiB, 1 877 hits)
